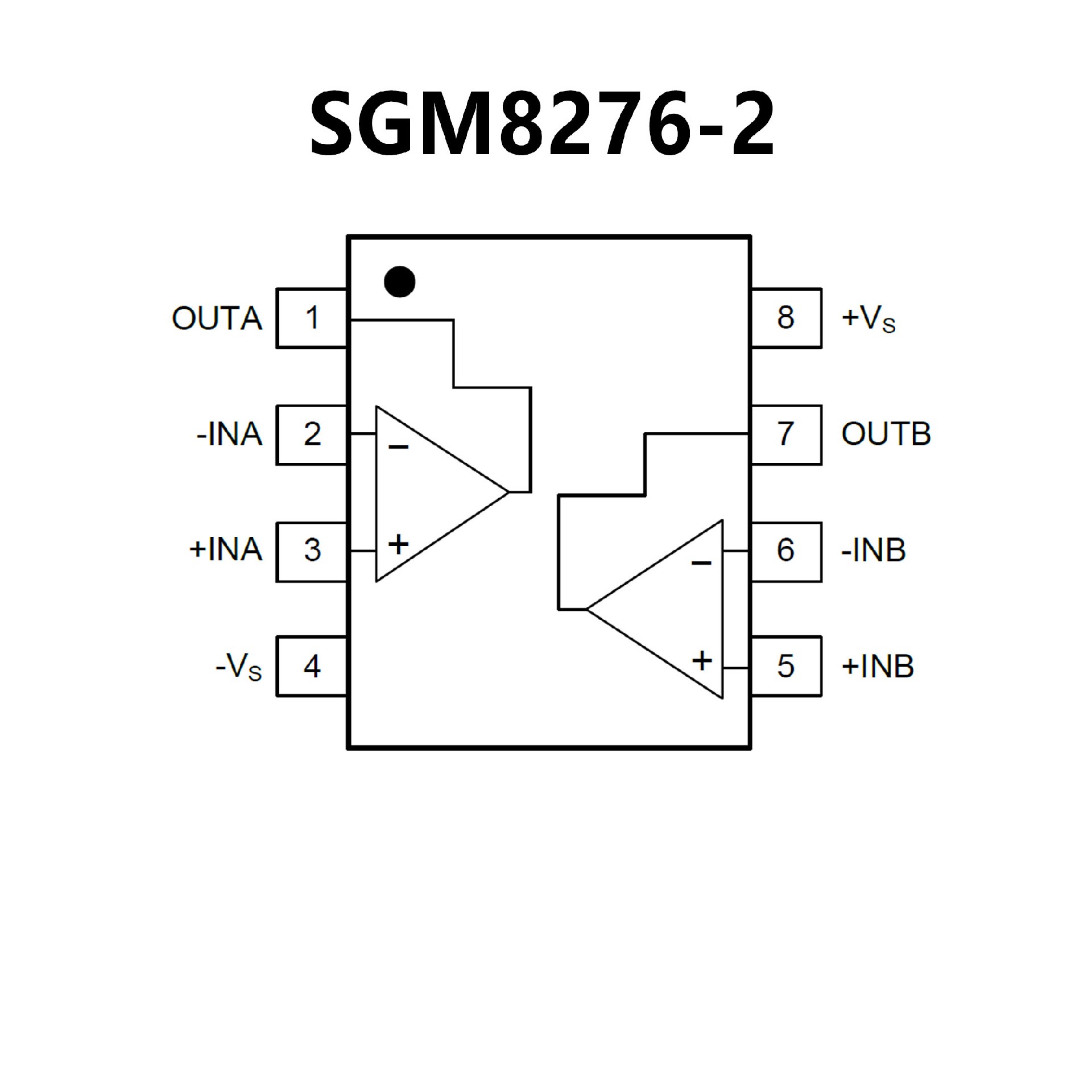

SGM8276-2.pdf? Wide Input Common Mode and Differential VoltageRanges
? Low Input Bias and Offset Current
? Output Short-Circuit Protection
? Rail-to-Rail Input and Output
? High Input Impedance
? Low Offset Voltage: 0.3mV (TYP), 1.5mV (MAX)
? Low Noise: 10nV/Hz at 1kHz
? Gain-Bandwidth Product: 10MHz
? High Slew Rate: 8V/μs
? -40℃ to +125℃ Operating Temperature Range
? Small Packaging:
SGM8276-1 Available in a Green SOT-23-5 Package
SGM8276-2 Available in a Green SOIC-8 Package
SGM8276-4 Available in a Green SOIC-14 Package

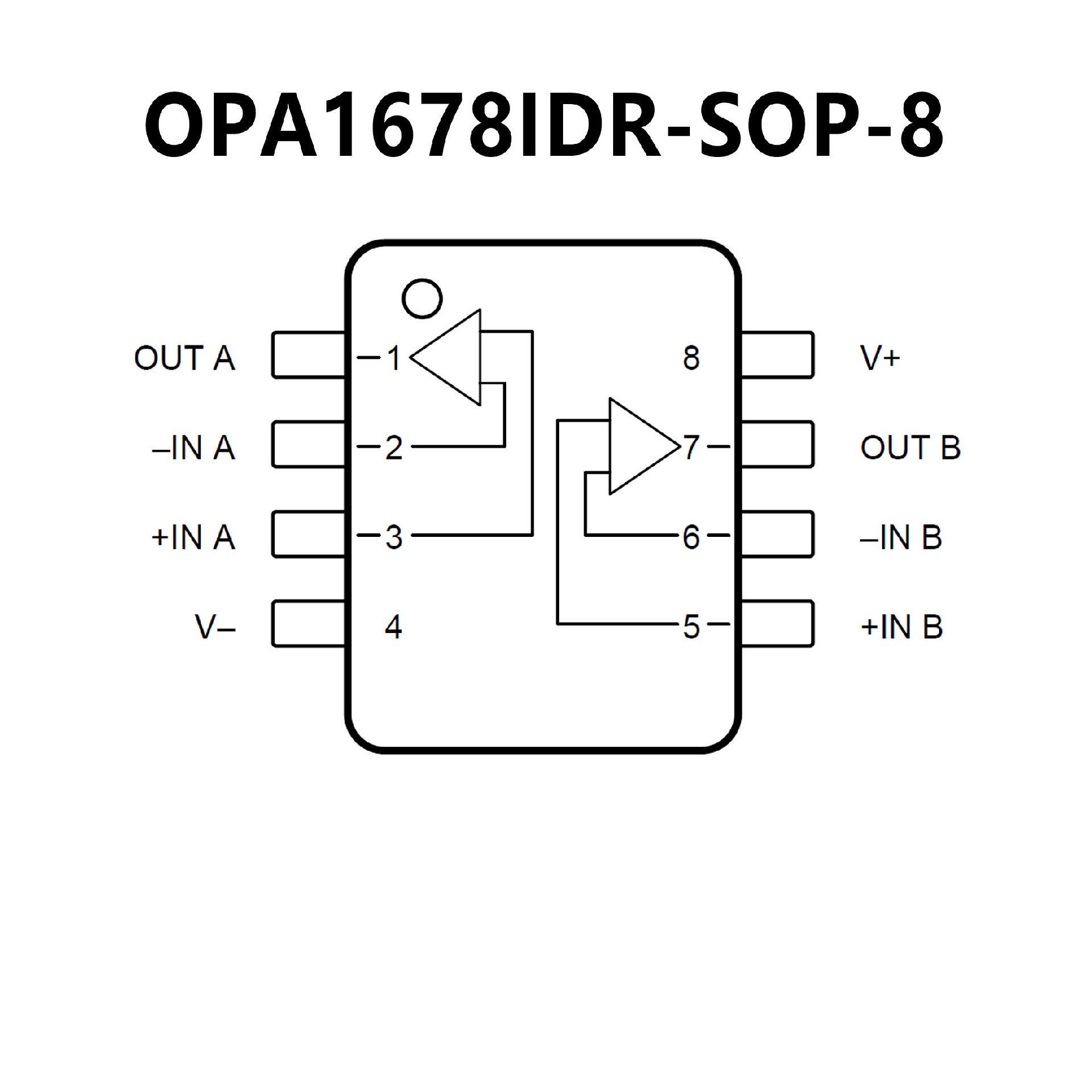

? 低噪聲：1kHz 時為4.5nV/√Hz
? 低失真：1kHz 時為0.0001%
? 高開環增益：114dB
? 高共模抑制：110dB
? 低靜態電流：
– 每通道2mA
? 低輸入偏置電流：10pA（典型值）
? 壓擺率：9V/μs
? 寬增益帶寬：16MHz (G = 1)
? 單位增益穩定
? 軌至軌輸出
? 寬電源電壓范圍：
– ±2.25V 至±18V 或4.5V 至36V
? 雙通道和四通道版本
? 小封裝尺寸：
– 雙通道：SO-8、MSOP-8、SON-8
– 四通道：SO-14、TSSOP-14、QFN-16
