2.8MHz,High Voltage,High Precision,Low Noise Rail-to-Rail Output Operational Amplifier,SGM8252A Replace OP284.
SGM8252A
SGM8252A.pdf
SGM8252A.pdfFEATURES
? Low Offset Voltage: 18μV (MAX)
? Rail-to-Rail Output Swing
? 4.5V to 36V Single Supply Operation
? Open-Loop Voltage Gain: 150dB (TYP)
? PSRR: 150dB (TYP)
? CMRR: 135dB (TYP)
? 0.1Hz to 10Hz Noise: 0.4μVP-P
? Input Voltage Noise Density: 20nV/Hz at 1kHz
? Gain-Bandwidth Product: 2.8MHz
? Low Supply Current: 450μA/Amplifier (TYP)
? Overload Recovery Time: 3μs
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SOIC-8 and MSOP-8 Packages

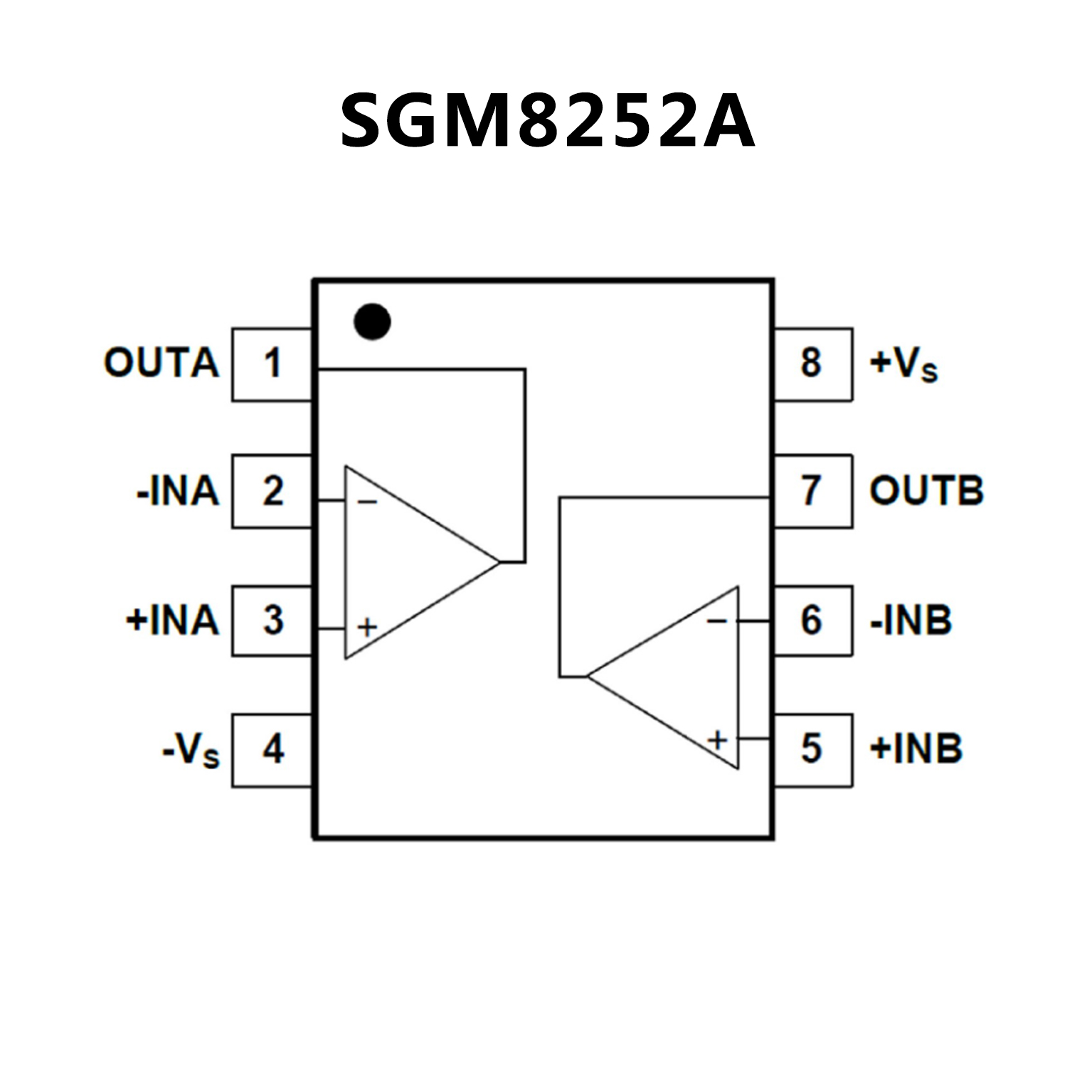

PIN CONFIGUTION
優勢替代
FEATURES
? 單電源供電
? 寬帶寬：4 MHz
? 低失調電壓：65 μV
? 單位增益穩定
? 高壓擺率：4.0 V/μs
? 低噪聲：3.9 nV/√Hz
? 應用
? 電池供電儀器儀表
? 電源控制和保護
? 電信
? DAC輸出放大器
? ADC輸入緩沖器

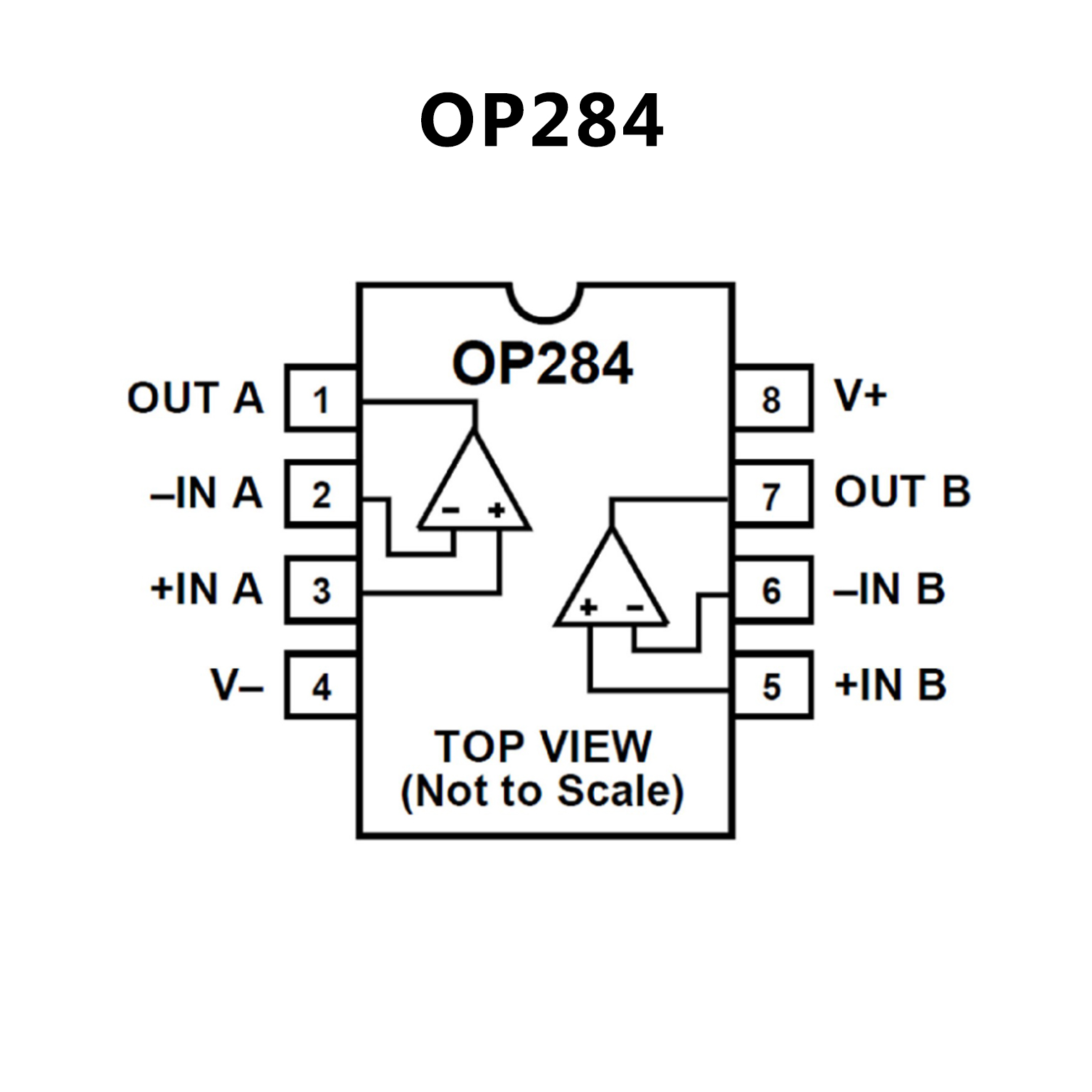

PIN CONFIGUTION
