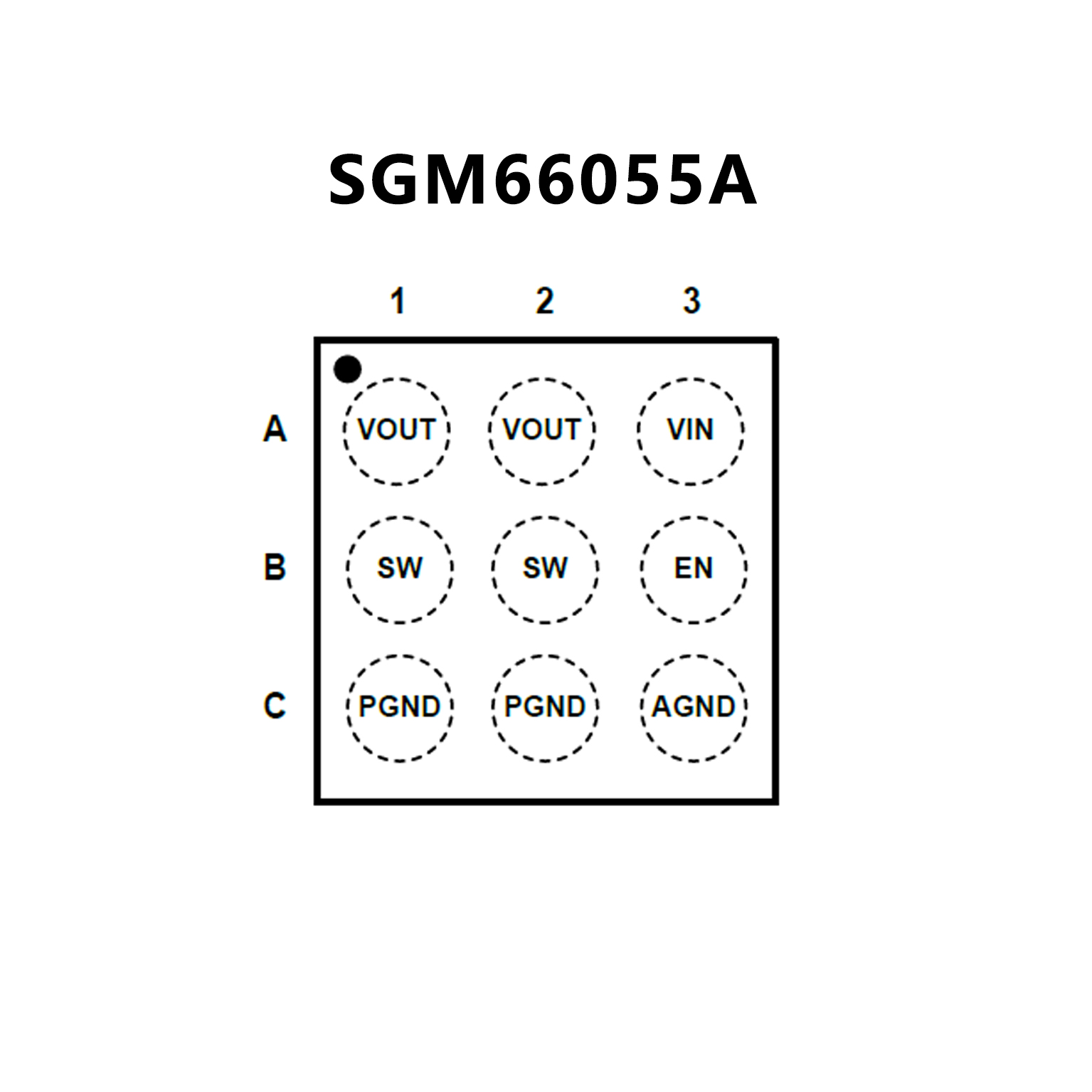

SGM66055A.pdf? 93% Efficient Synchronous Boost Converter
? Device Quiescent Current: 23μA (TYP)
? Operating Input Voltage Range: 2.5V to 4.5V
? Fixed Output Voltages: 5.0V and 5.4V
? Output Voltage Clamping: 5.7V
? Power-Save Mode for Improved
Efficiency at Low Output Power
? Pass-through Mode by Pulling EN Low
? Low Reverse Leakage Current when VOUT > VIN
? Over-Temperature Protection
? Available in a Green WLCSP-1.21×1.21-9B Package
? -40℃ to +85℃ Operating Temperature Range

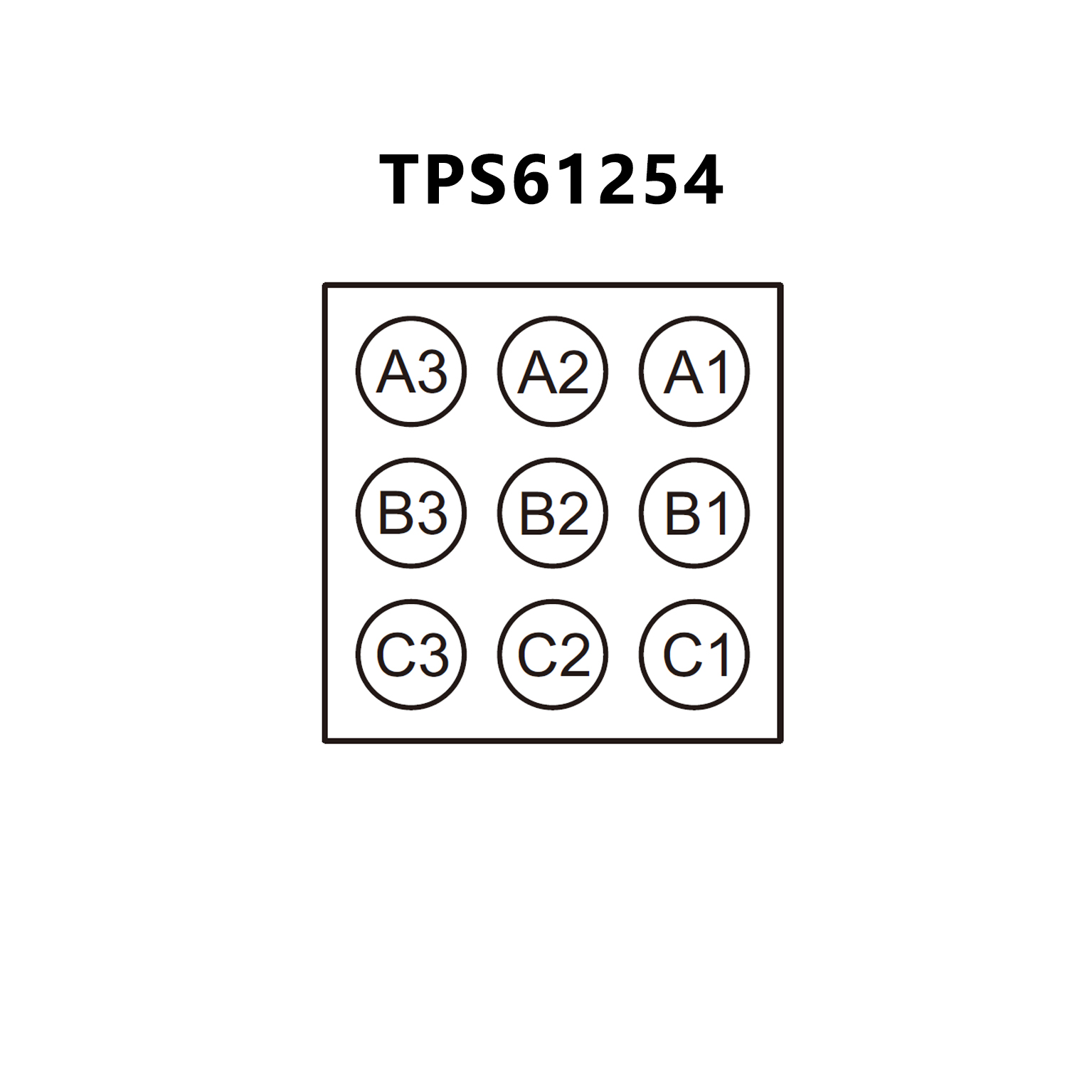

? 運行率為 3.5MHz 時，效率 93%
? 待機模式時，，靜態電流為 22μA
? 正常操作時，，靜態電流為 36μA
? 2.3V 至 5.5V 的寬 VIN范圍
? VIN ≥ VOUT運行
? VOUT= 4.5V, VIN ≥2.65V時，IOUT ≥800mA
? VOUT = 5.0V, VIN ≥3.3V 時，IOUT ≥1000mA
? VOUT = 5.0V, VIN ≥3.3V 時，
IOUT ≥1500mA（（峰值））
? DC 電壓輸出總精度為 ±2%
? 輕負載頻率脈沖制 (PFM) 模式
? 停機期間，可選待機模式或真實負載斷開
? 熱關斷和過載保護
? 只需三個表面貼裝外部組件
? 總解決方案尺寸 < 25mm2
? 9 引腳 NanoFreeTM(CSP) 封裝
