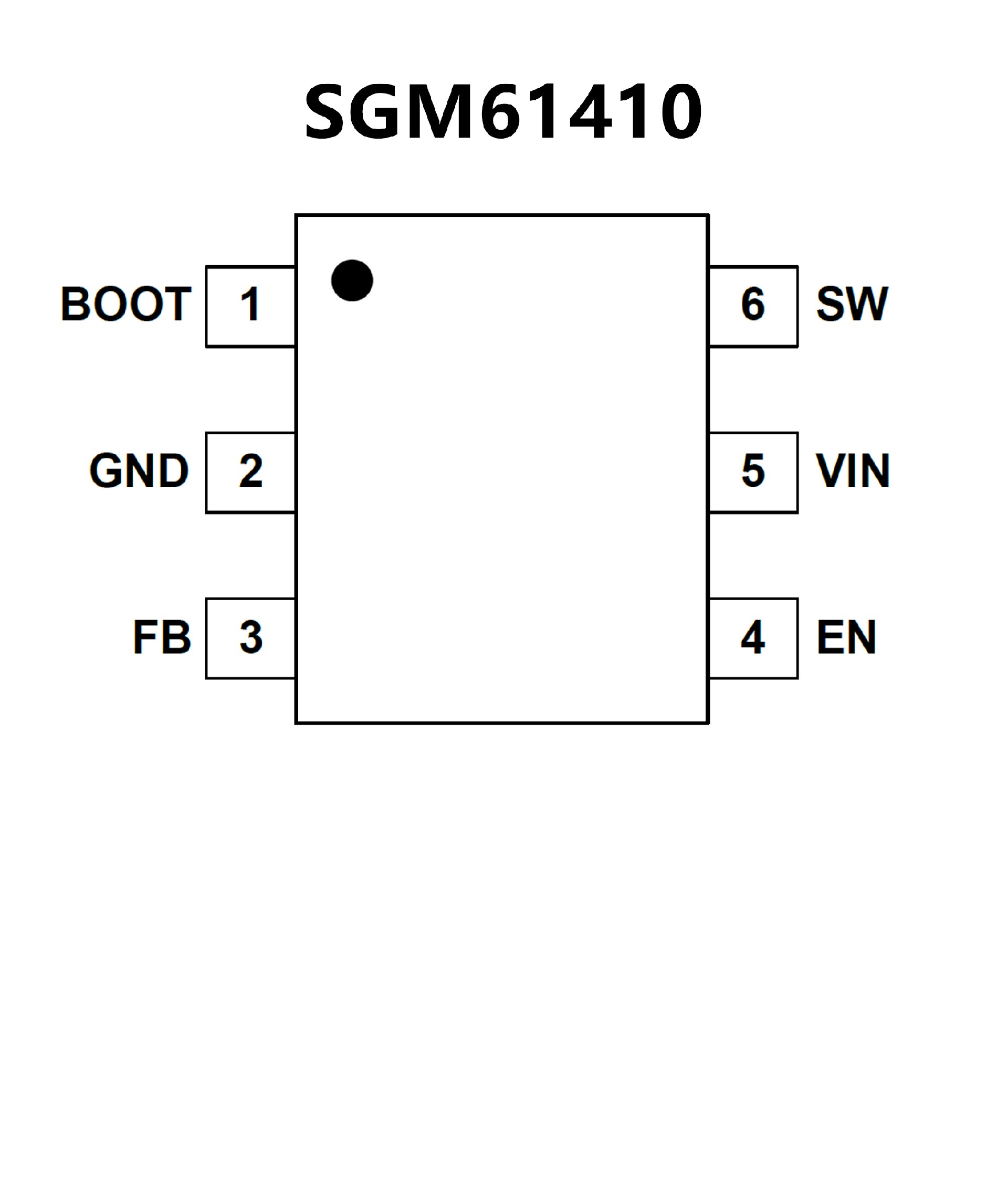

SGM61410XN6GTR.pdf? Wide 5V to 42V Operating Input Voltage Range
? 0.8V Internal Reference
? Low Quiescent Current: 14μA (TYP)
? Shutdown Current: 0.6μA (TYP)
? Current Output up to 600mA
? 1.2MHz Switching Frequency
? Internal Compensation and Soft-Start
? Simple Design and Minimal
External Components
? Up to 95% Efficiency at 12V/400mA
? 0.8V to 20V Adjustable Output Voltage
? Current Limit and Short-Circuit Protection
? Output Over-Voltage Protection and Thermal
Shutdown
? Power-Save Mode and PWM Mode Operation
? Monotonic Startup with Pre-biased Output
? 90% Maximum Duty Cycle
? Available in a Green SOT-23-6 Package
? -40℃ to +125℃ Operating Temperature Range

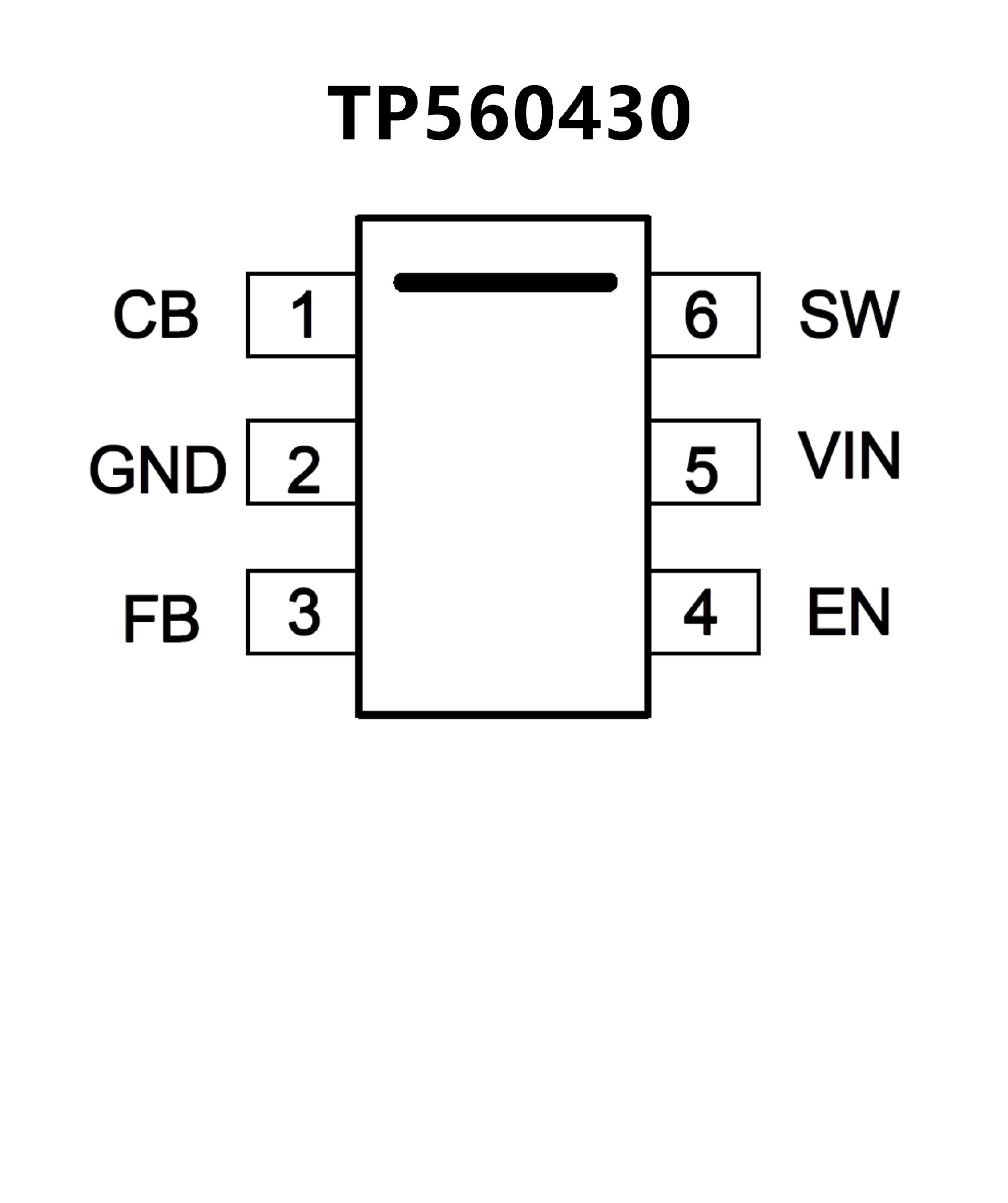

? 專用于條件嚴苛的工業應用
輸入電壓范圍：4V 至36V
600mA 持續輸出電流
最短打開時間：60ns
98% 最大占空比
支持利用預偏置輸出進行啟動
間斷模式短路保護
在–40°C 至125°C 工作溫度范圍內提供±1.5%
的容差電壓基準
精密使能端
? 解決方案小巧且易于使用
集成同步整流
方便易用的內部補償
SOT-23-6 封裝
? 采用引腳到引腳兼容封裝的各種選項
1.1MHz 和2.1MHz 頻率選項
PFM 和強制PWM (FPWM) 選項
固定3.3V 輸出選項
? 使用TPS560430 并借助WEBENCH? 電源設計器
創建定制設計方案
