雙向故障保護和檢測,10Ω RON,四通道SPST開關, SGM4512 P2P ADG5412BRUZ.
SGM4512
SGM4512.pdf
SGM4512.pdfFEATURES
? Single Supply Voltage Range: +4.5V to +40V
? Dual-Supply Voltage Range: ±4.5V to ±20V
? 1.8V Control Logic
? Low On-Resistance: 23Ω (TYP)
? Fast Switching Time:
tON = 40ns
tOFF = 120ns
? Low Charge Injection: 18pC
? Simple Logic Interface
? Minimum Transients
? -40℃ to +85℃ Operating Temperature Range
? Available in Green SOIC-16 and TSSOP-16 Packages

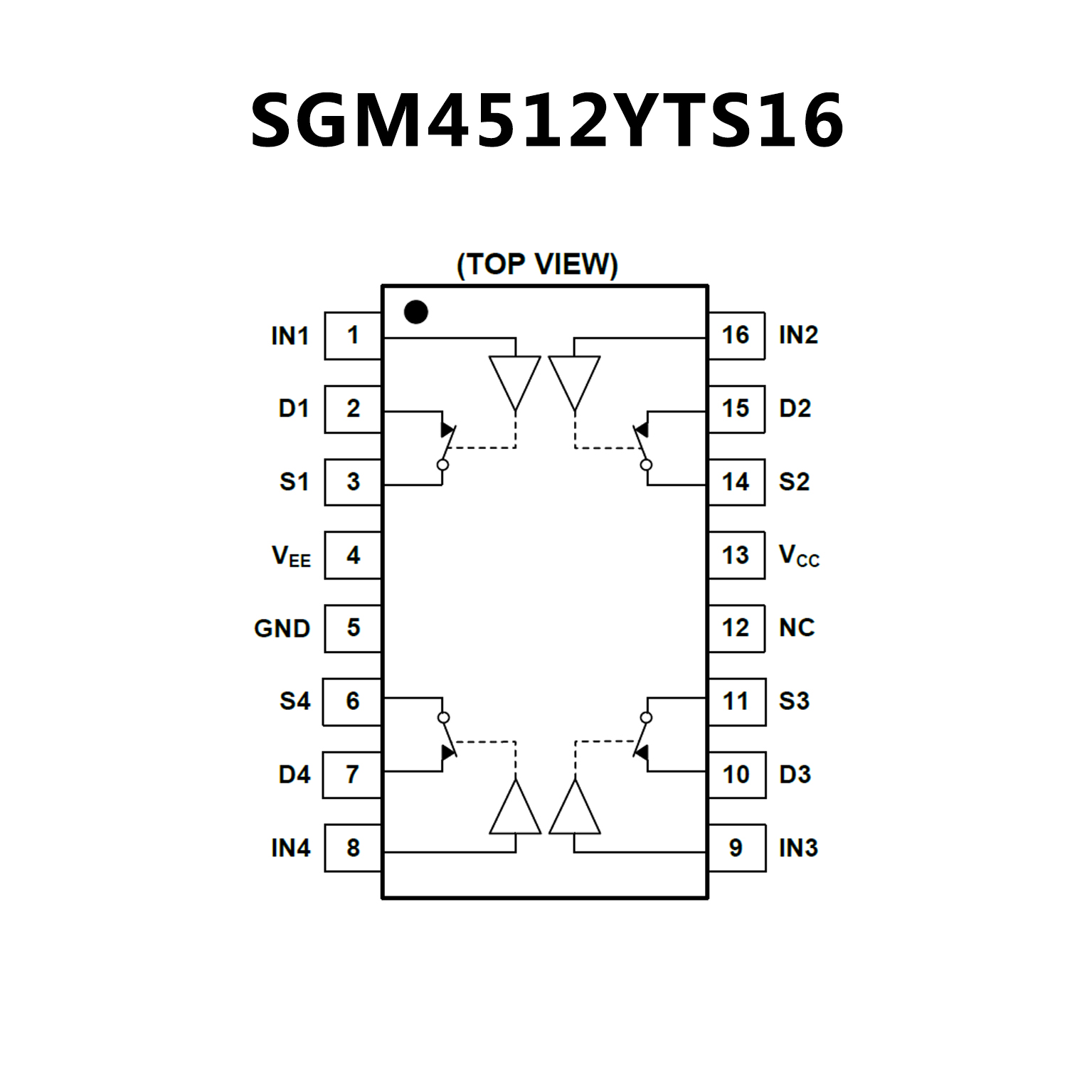

PIN CONFIGUTION
優勢替代
FEATURES
? 過壓保護可達?55 V和+55 V
? 關斷保護可達?55 V和+55 V
? 源極和漏極引腳均有過壓保護
? 低導通電阻：10 Ω
? 導通電阻平坦度：0.5 Ω
? 人體模型(HBM) ESD額定值：3 kV
? 所有條件下都具有防閂鎖特性
? 無數字輸入時處于已知狀態
? 模擬信號范圍：VSS至VDD
? ±5 V至±22 V雙電源供電
? 8 V至44 V單電源供電
? 額定電源電壓范圍：±15 V、±20 V、+12 V和+36 V

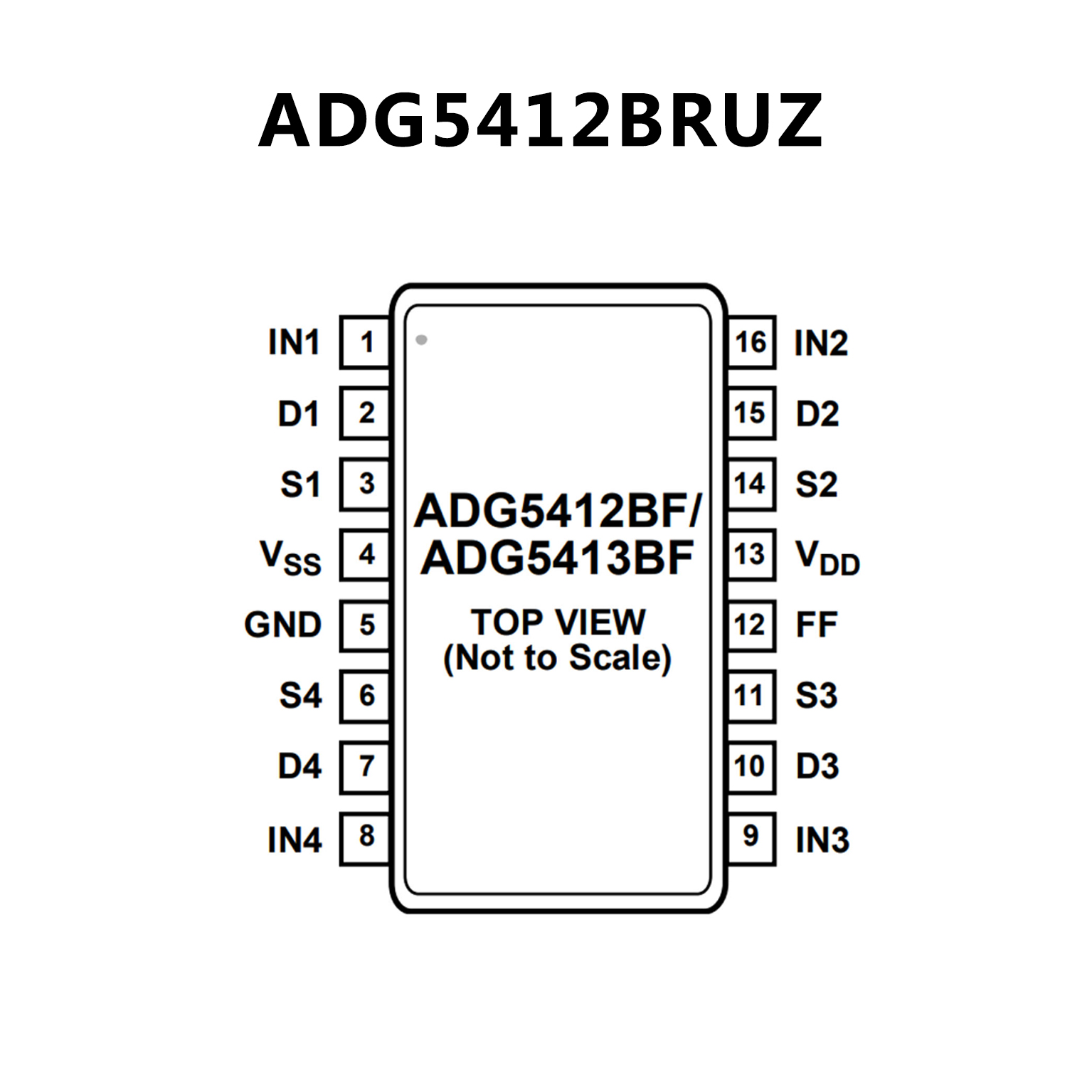

PIN CONFIGUTION
