具有集成電流感應功能和1/16微步進的37V,1.5A雙極步進電機驅動器,DRV8885替代型號推薦SGM42624.
SGM42624.pdf優勢替代
FEATURES
? 脈寬調制 (PWM) 微步進電機驅動器
最高 1/16 微步進
非循環和標準 ? 步進模式
? 集成電流檢測功能
無需檢測電阻
±6.25% 滿量程電流精度
? 慢速衰減和混合衰減選項
? 8.0V 至 37V 的工作電源電壓范圍
? 低RDS(ON)：24V和25°C條件下為0.86Ω HS+LS
? 高電流容量
每個橋的滿量程為 1.5A
每個橋的均方根 (rms) 為 1.0A
? 固定的關斷時間 PWM 斬波
? 簡單的 STEP/DIR 接口
? 低電流休眠模式 (20μA)
? 小型封裝和外形尺寸
24引腳散熱薄型小外形尺寸(HTSSOP)
PowerPAD封裝
28WQFN 封裝
? 保護 特性 – VM 欠壓鎖定 (UVLO)
電荷泵欠壓 (CPUV)
過流保護 (OCP)
熱關斷 (TSD)
故障條件指示引腳 (nFAULT)

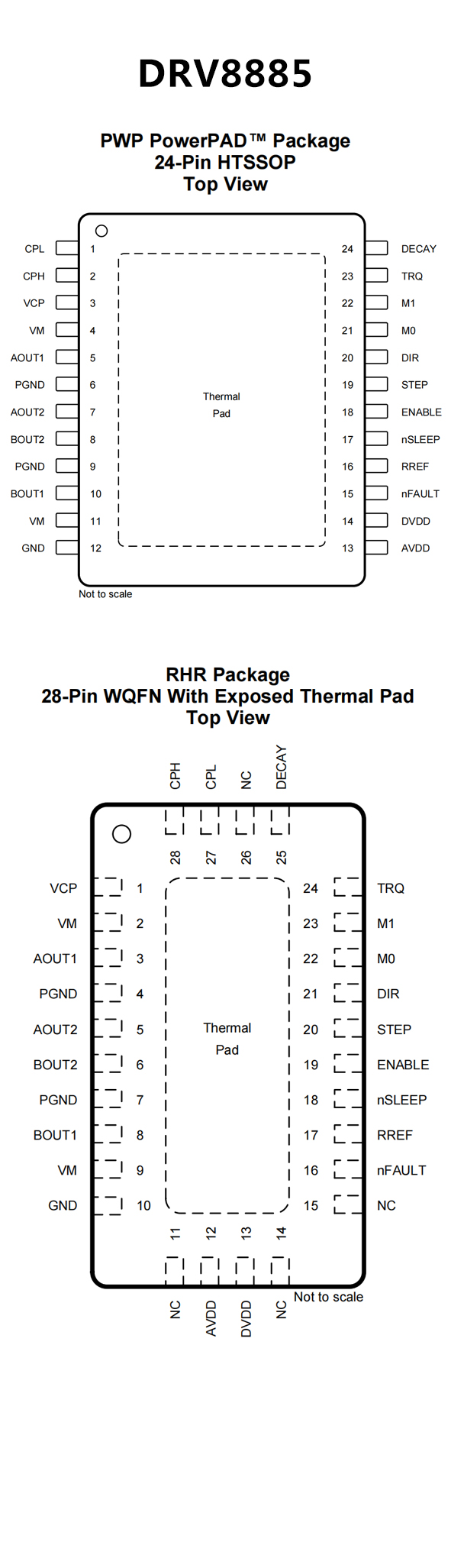

PIN CONFIGUTION
