3.6A Brushed DC Motor Drivers, SGM42500 Replace DRV8872DDARQ1.
SGM42500
SGM42500.pdf
SGM42500.pdfFEATURES
? H-Bridge Motor Driver
? Operating Voltage Range: 6.5V to 40V
? Low On-Resistance: 0.43Ω (HS + LS) at +25℃
? Peak Current: 3.6A
? Interface
SGM42500: IN1/IN2
SGM42501: PH/EN
? Adjustable PWM Current Limit in Real-Time
? Low Power Standby Mode
? Integrated Protection Features
Over-Current Protection (OCP)
Under-Voltage Lockout (UVLO)
Thermal Shutdown (TSD)
Auto-Retry
? Available in a Green SOIC-8
(Exposed Pad) Package

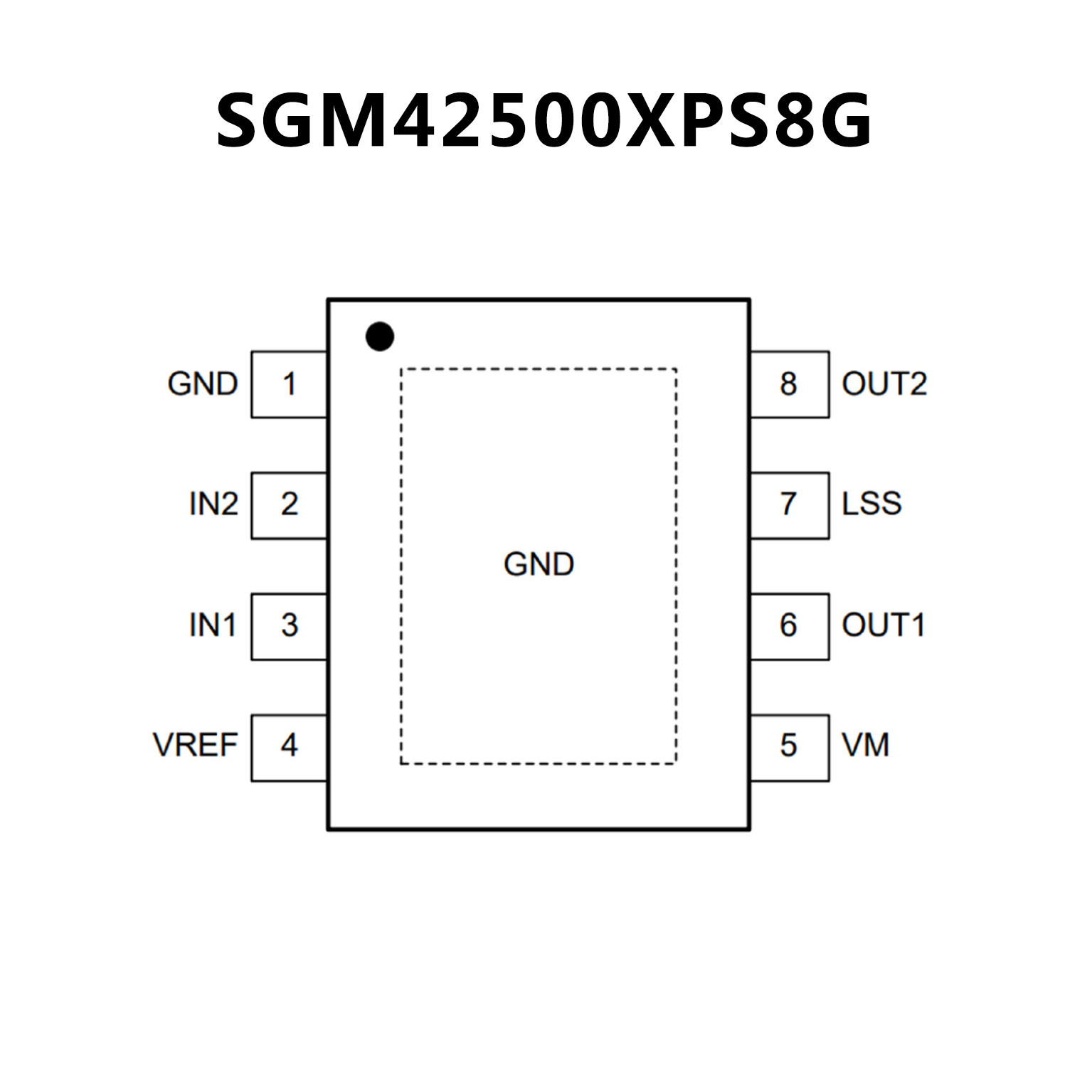

PIN CONFIGUTION
優勢替代
FEATURES
? H 橋電機驅動器
驅動一個直流電機、一個步進電
機的繞組或其他負載
? 6.5V 至 45V 寬工作電壓范圍
? 565mΩ（典型值）RDS(on) (HS + LS)
? 3.6A 峰值電流驅動能力
? 脈寬調制 (PWM) 控制接口
? 集成電流調節功能
? 低功耗休眠模式
? 故障狀態輸出引腳
? 小型封裝尺寸– 8 引腳 HSOP 封裝，
帶有 PowerPAD?– 4.9mm × 6mm
? 集成保護 功能– VM 欠壓閉鎖 (UVLO)
過流保護 (OCP)
熱關斷 (TSD)
故障報告 (nFAULT)
自動故障恢復

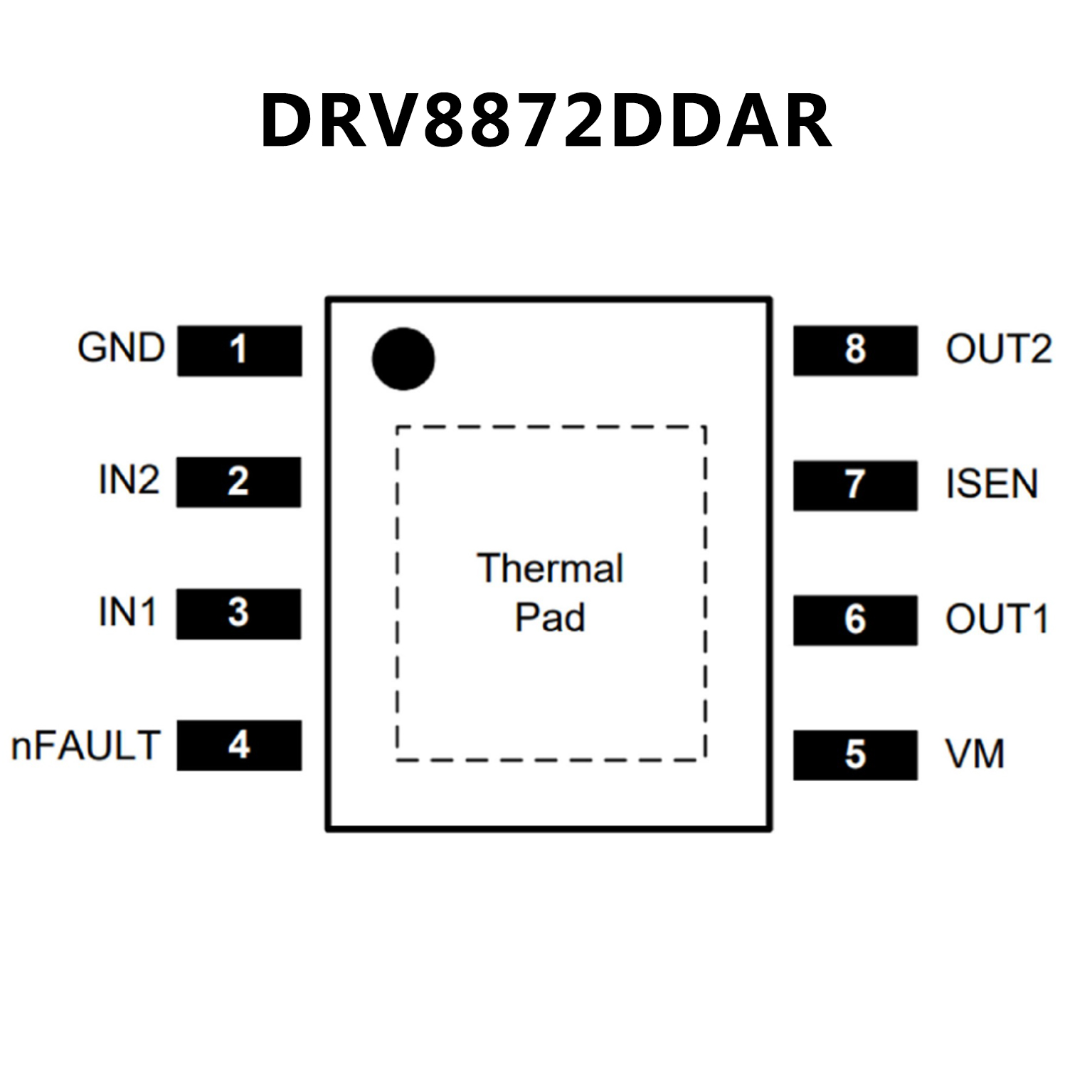

PIN CONFIGUTION
