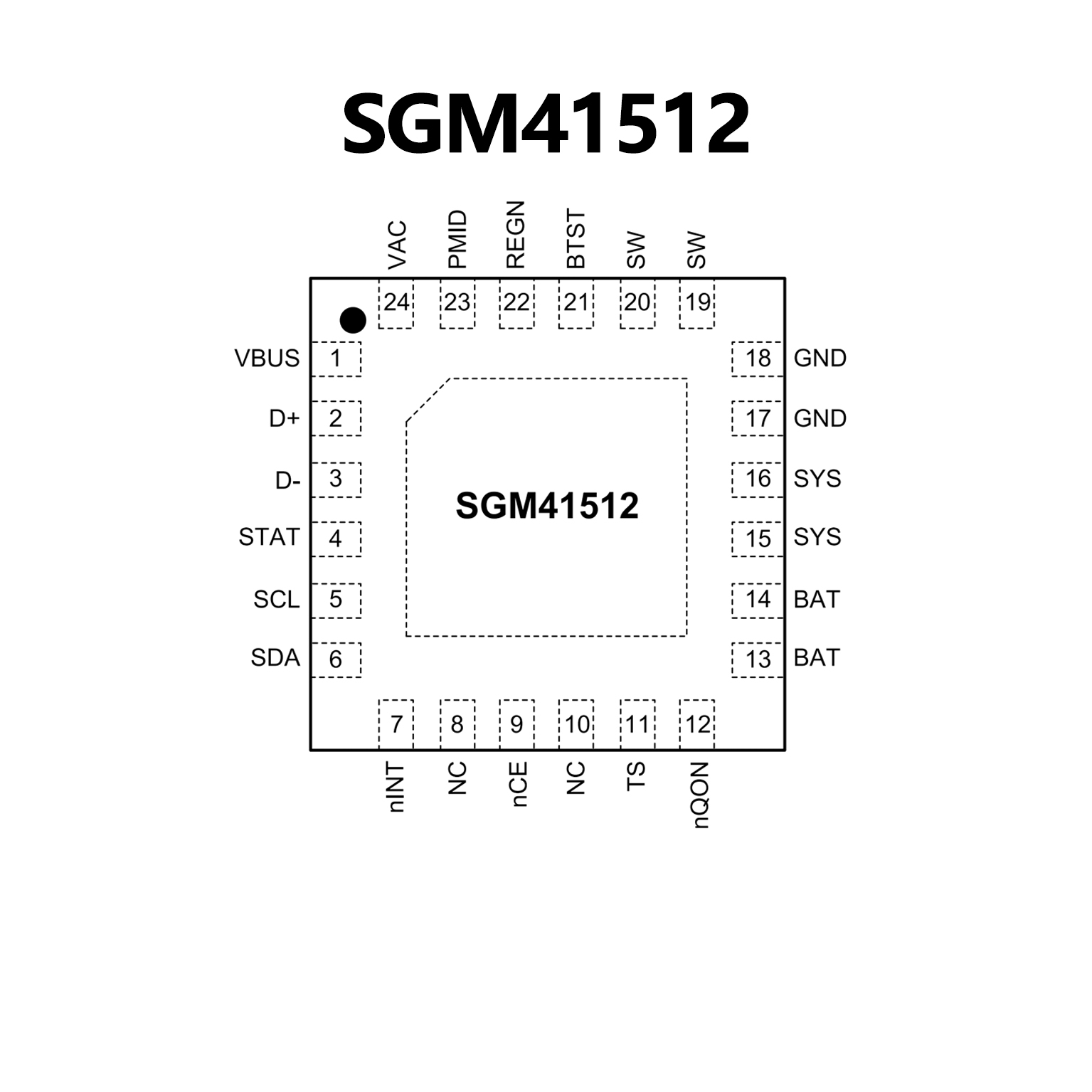

SGM41512.pdf? High Efficiency, 1.5MHz, Synchronous Buck Charger
93% Charge Efficiency at 1A from 5V Input
91% Charge Efficiency at 2A from 5V Input
Optimized for USB Voltage Input (5V)
Selectable PFM Mode for Light Load Efficiency
? USB On-The-Go (OTG) Support (Boost Mode)
Boost Converter with up to 1.2A Output
Boost Efficiency of 93.5% at 0.5A and 92.2% at 1A
Accurate Hiccup Mode Over-Current Protection
Soft-Start Capable with up to 500μF Capacitive Load
Output Short Circuit Protection
Selectable PFM Mode for Light Load Operations
? Single Input for USB or High Voltage Adapters
3.9V to 13.5V Operating Input Voltage Range
20V Absolute Maximum Input Voltage Rating
Programmable Input Current Limit and Dynamic
Power Management (IINDPM, 100mA to 3.2A with
100mA Resolution) to Support USB 2.0 and
USB 3.0
Standards and High Voltage Adaptors
Maximum Power Tracking by Input
Voltage Limit up
to 5.4V (VINDPM)
VINDPM Tracking of Battery Voltage
Auto Detect USB BC1.2, SDP, CDP, DCP
and
Non-Standard Adaptors
? High Battery Discharge Efficiency with 28mΩ Switch
? Narrow Voltage DC (NVDC) Power Path Management
Instant-On with No or Highly Depleted Battery
Ideal Diode Operation in Battery Supplement Mode
? Ship Mode, Wake-Up and Full System
Reset Capability
by Battery FET Control
? Flexible Autonomous and I2C Operation
Modes for
Optimal System Performance
? Fully Integrated Switches, Current
Sense and
Compensation
? 10μA Ship Mode Low Battery Leakage Current
? High Accuracy
±0.5% Charge Voltage Regulation
±5% Charge Current Regulation at 1.5A
±10% Input Current Regulation at 0.9A
? Safety
Battery Temperature Sensing
(Charge/Boost Modes)
Thermal Regulation and Thermal Shutdown
Input Under-Voltage Lockout (UVLO)
Input Over-Voltage (ACOV) Protection

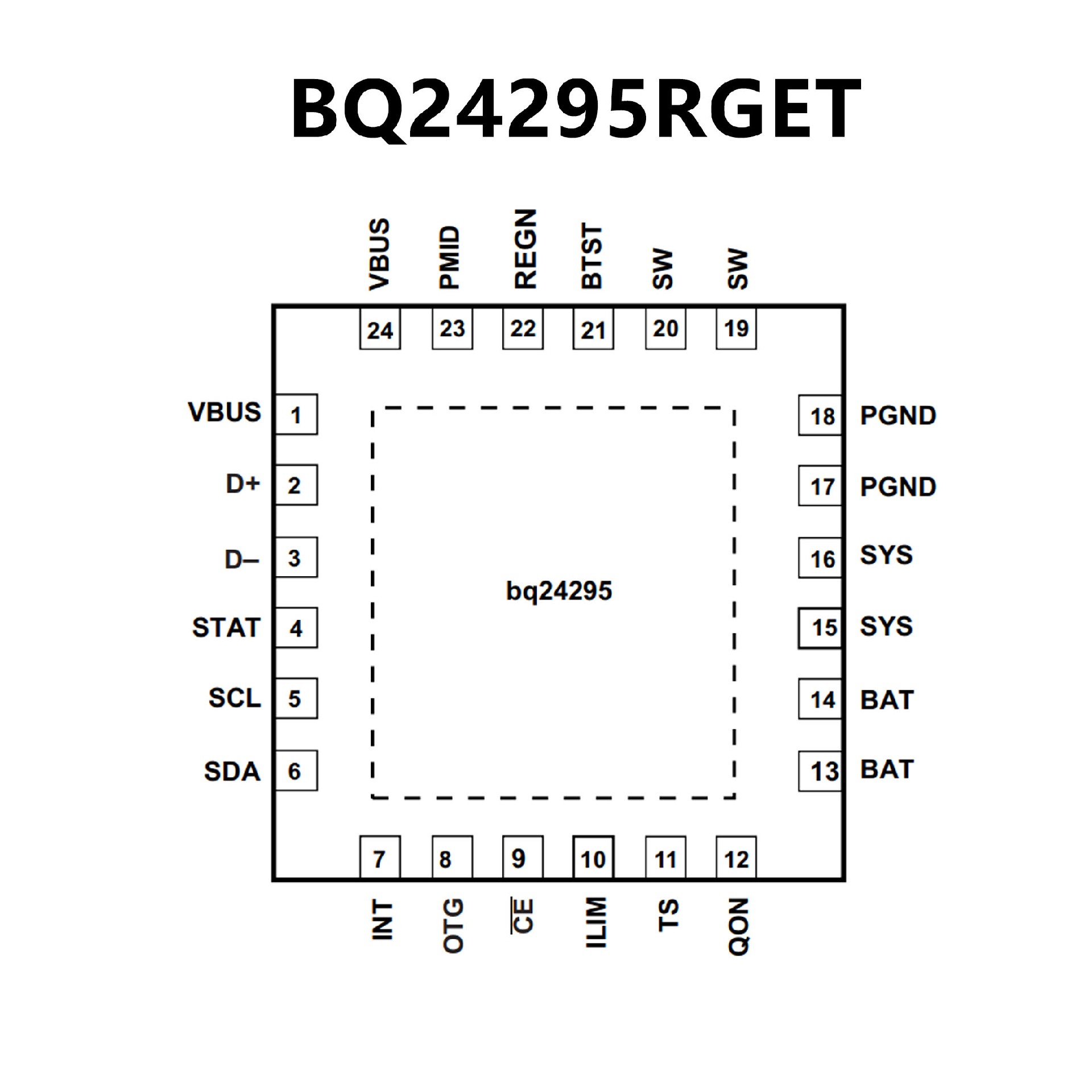

? 90% 高效開關模式 3A 充電器
? 3.9V 至 6.2V 單輸入 USB 標準充電器，提供 6.4V過壓保護
與 USB 電池充電器技術規格 (BC1.2) 兼容的USB 主機或充電端口 D+/D- 檢測
支持非標準 2A/1A 適配器檢測
輸入電壓和電流限制支持 USB2.0 和 USB 3.0
輸入電流限
值：100mA，150mA，500mA，900mA，1A， 1.5A，2A 和 3A
電池升壓模式同步升壓轉換器，具有以下特性
1.5A 時可調輸出電壓范圍為 4.55V 至 5.5V
5.1V 升壓模式效率為 90%
快速 OTG 啟動（典型值 22ms）
? 窄范圍 VDC (NVDC) 電源路徑管理
在無電池或深度電池放電時的即時系統啟動
電池充電模式中的理想二極管運行
薄型 1.2mm 電感 1.5MHz 開關頻率
I2C 端口用于實現最優系統性能和狀態報告
? 具有或不具有主機管理的自主電池充電
電池充電使能
電池充電預調節
充電終止和再充電
? 高精度
充電電壓調節范圍為 ±0.5%
充電電流調節范圍為 ±7%
輸入電流調節范圍為 ±7.5%
升壓模式下 ±3% 輸出電壓調節范圍
? 高集成
電源路徑管理
同步開關 MOSFET
集成電流感測
陰極負載二極管
內部環路補償
? 安全性
針對升壓模式中充電和放電的電池溫度感測
電池充電安全定時器
熱調節和熱關斷
輸入和系統過壓保護
MOSFET 過流保護
? 針對 LED 或主機處理器的充電狀態輸出
? 通過輸入電壓調節實現最大功率跟蹤能力
? 20μA 低電池泄漏電流，支持運輸模式
? 4mm x 4mm 緊湊型超薄四方扁平無引線 (VQFN)-24 封裝
