Precision, Micro PowerShunt Voltage Reference, SGM4051C Replace LM4041C12.
SGM4051
SGM4051.pdf
SGM4051.pdfFEATURES
? Fixed Output Voltage: 1.225V
? Tight Output Tolerance: 0.5% (MAX)
? Low Temperature Coefficient: 15ppm/℃ (TYP)
? Low Output Noise: 20μVRMS (TYP)
? Wide Operating Current Range:
45μA (TYP) to 12mA
? Stable with All Capacitive Loads
? No Output Capacitor Required
? -40℃ to +125℃ Operating Temperature Range
? Available in a Green SC70-5 Package

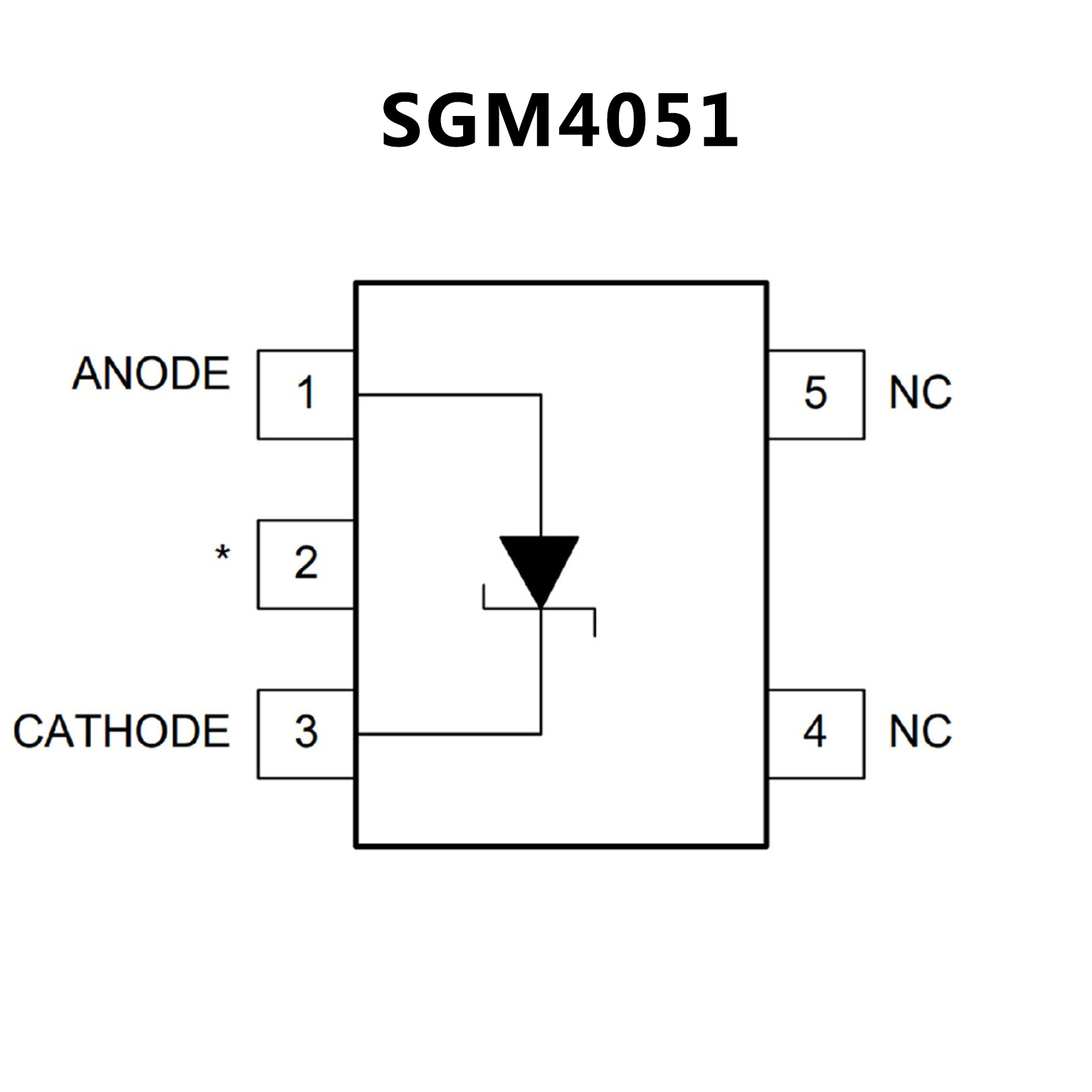

PIN CONFIGUTION
優勢替代
FEATURES
? 具有 1.225V 固定輸出電壓和可調輸出電壓 （1.225V 至 10V）
? 嚴格輸出容差和低溫度系數
0.1%（最大值）
100ppm/°C - A 級 – 0.2%（最大值）
100ppm/°C - B 級 – 0.5%（最大值）
100ppm/°C - C 級 – 1.0%（最大值）
150ppm/°C - D 級 ? 低輸出噪聲。。。20μVRMS（典型值）
? 寬工作電流范圍。。。 45μA（典型值）至 12mA
? 與所有容性負載一起工作時保持穩定；無需輸出電 容器
? 可提供
工業溫度：–40°C 至 85°C
工作溫度范圍：–40°C 至 125°C

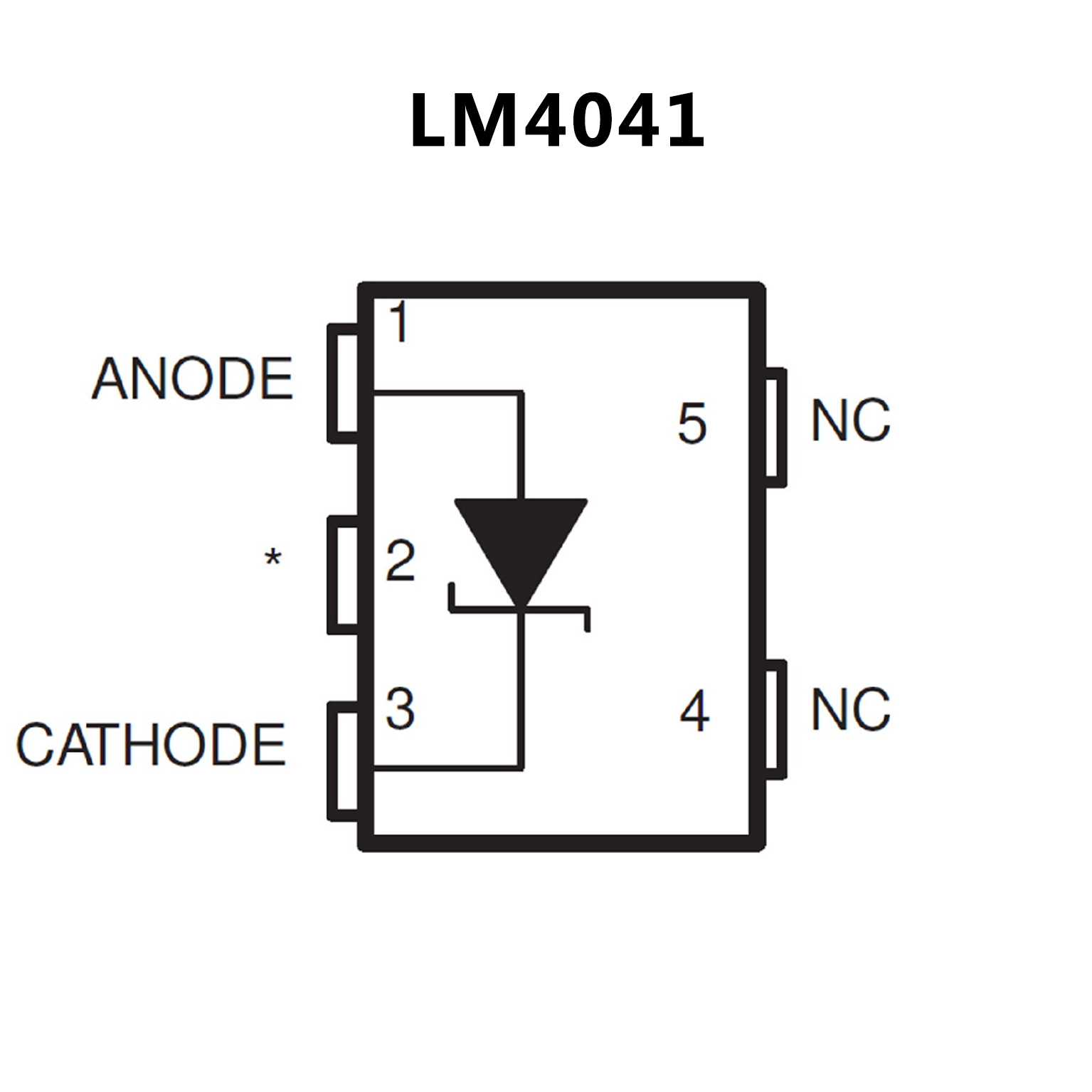

PIN CONFIGUTION
