1μA Ultra-Low Current Consumption and Low Dropout CMOS Voltage Regulator,SGM2040 Replace TPS706.
SGM2040
SGM2040.pdf
SGM2040.pdfFEATURES
? Operating Input Voltage Range: 1.7V to 7.5V
? Fixed Outputs of 1.2V, 1.5V, 1.8V, 2.5V, 2.8V, 3.0V,
3.3V, 3.6V, 4.0V, 4.2V and 5.0V
? 250mA Output Current
? High Output Voltage Accuracy: ±1.2% at +25℃
? Ultra-Low Quiescent Current: 1μA (TYP)
? Low Dropout Voltage: 60mV (TYP) at 100mA
? Low Reverse Leakage Current:
0.4μA (TYP) when VOUT > VIN
? Current Limiting and Thermal Protection
? With Output Automatic Discharge
? -40℃ to +85℃ Operating Temperature Range
? Available in Green SOT-23-5 and UTDFN-1×1-4AL
Packages

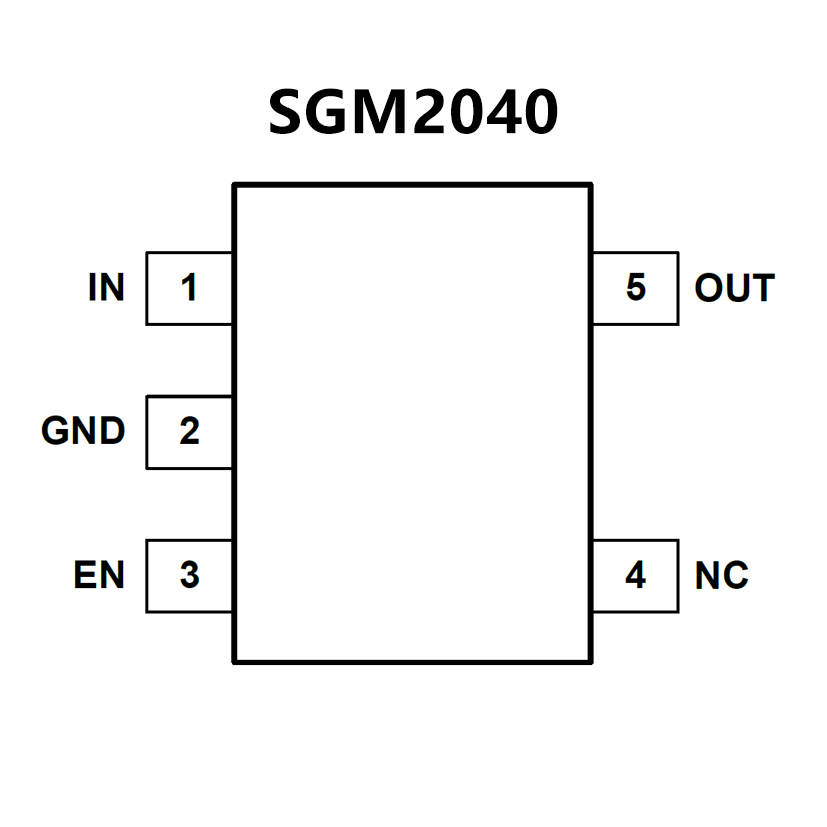

PIN CONFIGUTION
優(yōu)勢替代
FEATURES
輸入電壓范圍：2.7V 至 6.5V
? 超低 IQ：1μA
? 反向電流保護
? 低 ISHDN：150nA
? 支持 200mA 峰值輸出
? 低壓降：50mA 時為 245mV
? 在溫度范圍內(nèi)精度為 2%
? 可提供固定輸出電壓：1.2V 至 5V
? 熱關(guān)斷及過流保護
? 封裝：小外形尺寸晶體管 (SOT)-23-5 封裝、晶圓級小外形無引線 (WSON)

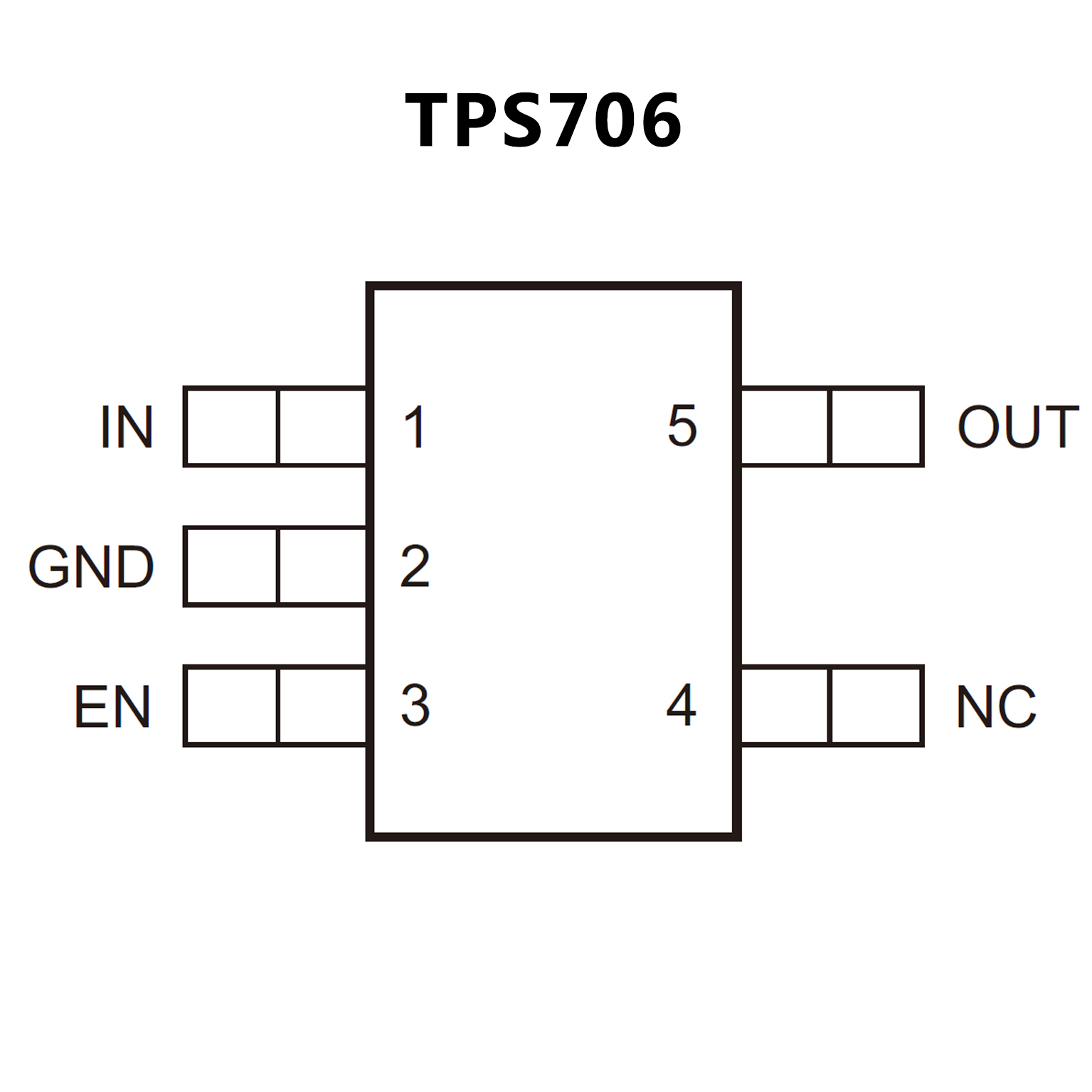

PIN CONFIGUTION
