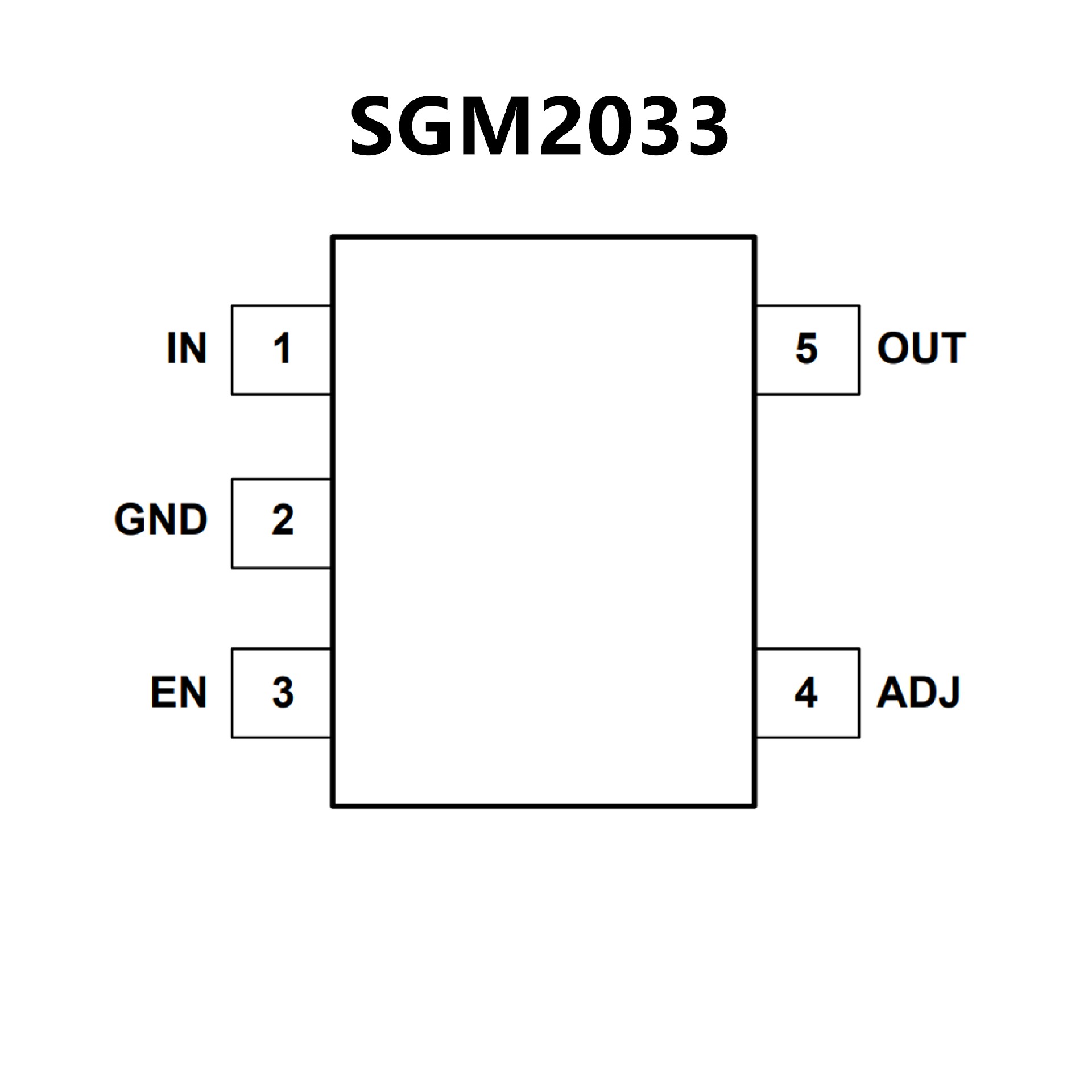

SGM2033-1.8XN5G.pdf? Operating Input Voltage Range: 1.8V to 5.5V
? Fixed Output Voltage Range: 1.2V to 5.0V
? Adjustable Output Voltage Range: 1.2V to 5.0V
? Output Current Limit: 500mA (TYP)
? Ultra-Low Quiescent Current: 13.5μA (TYP)
? Shutdown Current: 0.1μA (TYP)
? High PSRR: 94dB (TYP) at 1kHz
? Low Dropout Voltage:
175mV (TYP) at 250mA when VOUT = 1.8V
(SOT-23-5)
145mV (TYP) at 250mA when VOUT = 1.8V
(UTDFN-1×1-4AL)
? Output Short-Circuit Protection
? Thermal Shutdown Protection
? Fast Load Transient Response
? Stable with 1μF Small Case Size Ceramic
Capacitors
-40℃ to +125℃ Operating Temperature Range
Available in Green SOT-23-5 and UTDFN-1×1-4AL
Packages
? 低輸出電壓噪聲：7μVRMS
無需噪聲旁路電容
? 高 PSRR：1kHz 時為 95dB
? 超低 IQ：6.5μA
? 輸入電壓范圍：1.6V 至 6.0V
? 輸出電壓范圍：0.8V 至 5.5V
? 輸出電壓容差：±1.5%（最大值）
? 超低壓降：
在 300mA 下為 140mV（最大值）(VOUT = 3.3V)
在 300mA 下為 145mV（最大值）（VOUT = 3.3V，DBV）
? 低浪涌電流
? 智能使能端下拉
? 與最低 1μF 的陶瓷輸出電容搭配使用可保持穩定
? 封裝：
1mm × 1mm X2SON
0.603mm × 0.603mm DSBGA（預發布）
2.90mm × 1.60mm SOT23-5
