Low Noise Amplifier for GNSS, SGM13001C Replace AW5005.
SGM13001C
SGM13001C.pdf
SGM13001C.pdfFEATURES
? High Gain: 19.1dB at 1575.42MHz
? Low Noise Figure: 0.83dB at 1575.42MHz
? Low Operation Current: 6.4mA
? Current Less than 1μA in Power Down Mode
? Operating Frequency Range:1550MHz to 1615MHz
? Single Supply Voltage Range: 1.6V to 3.1V
? Low Cost BOM
? Lead-Free and RoHS Compliant
? Available in a Green UTDFN-1.5×1.0-6AL Package

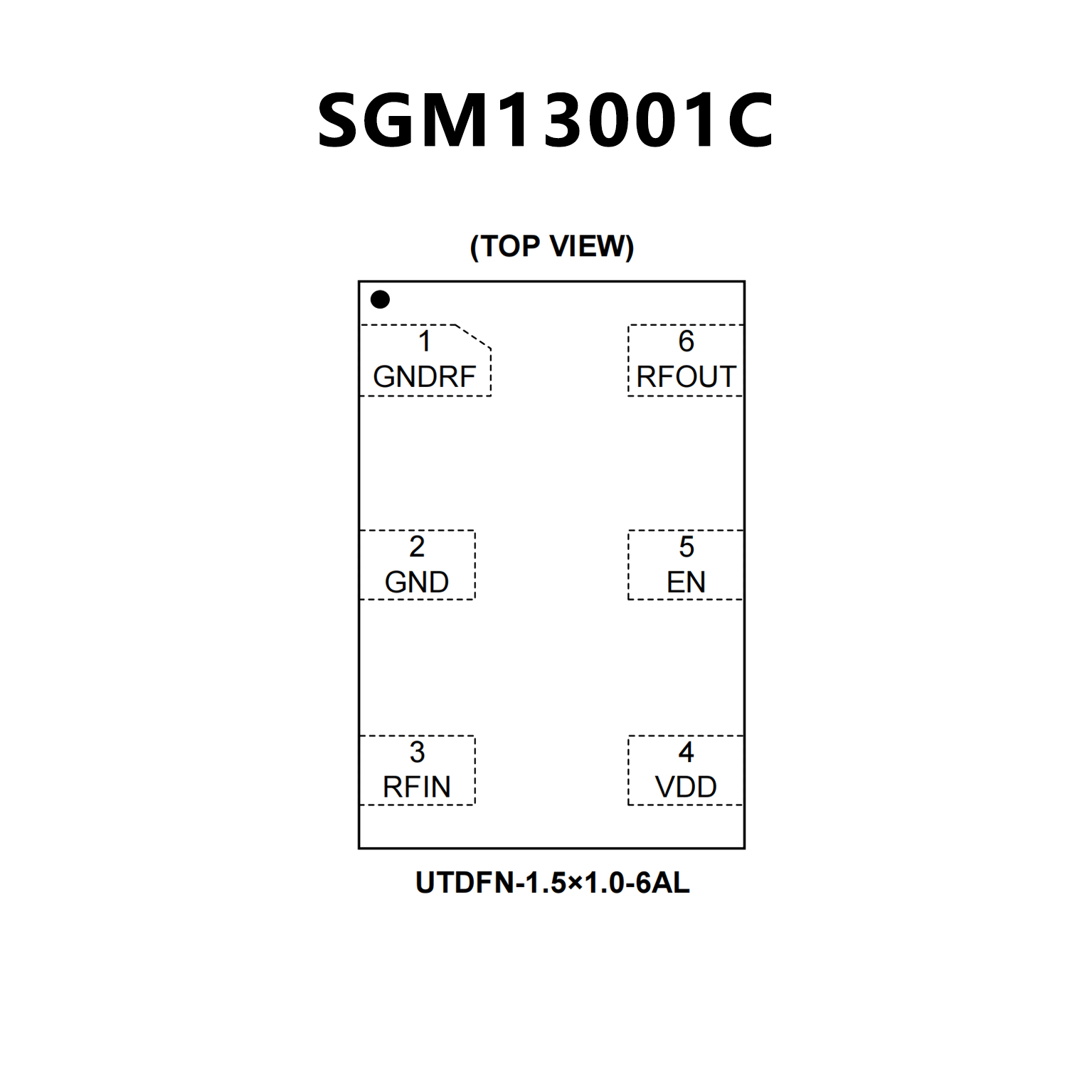

PIN CONFIGUTION
優勢替代
FEATURES
? 采用專利的智能線性度增強技術(SLT)以
減輕射頻環境干擾；
? 極低的噪聲系數:0.53dB；
? 高功率增益:18.0dB；
? 高線性度 IIP3oob:+6.5dBm；
? 高輸入 1dB 壓縮點:-7.6dBm；
? 簡單的PCB應用,只需一個外置的匹配電感；
? 輸出內部匹配到50歐姆; l 工作電壓:1.5V~3.6V;
? 工作頻率:1550~1615MHz;
? 纖小的 1.5mmX1.0mmX 0.55mm DFN 6L封裝
? 3kV HBM靜電保護(包括 RFIN 和 RFOUT引腳)

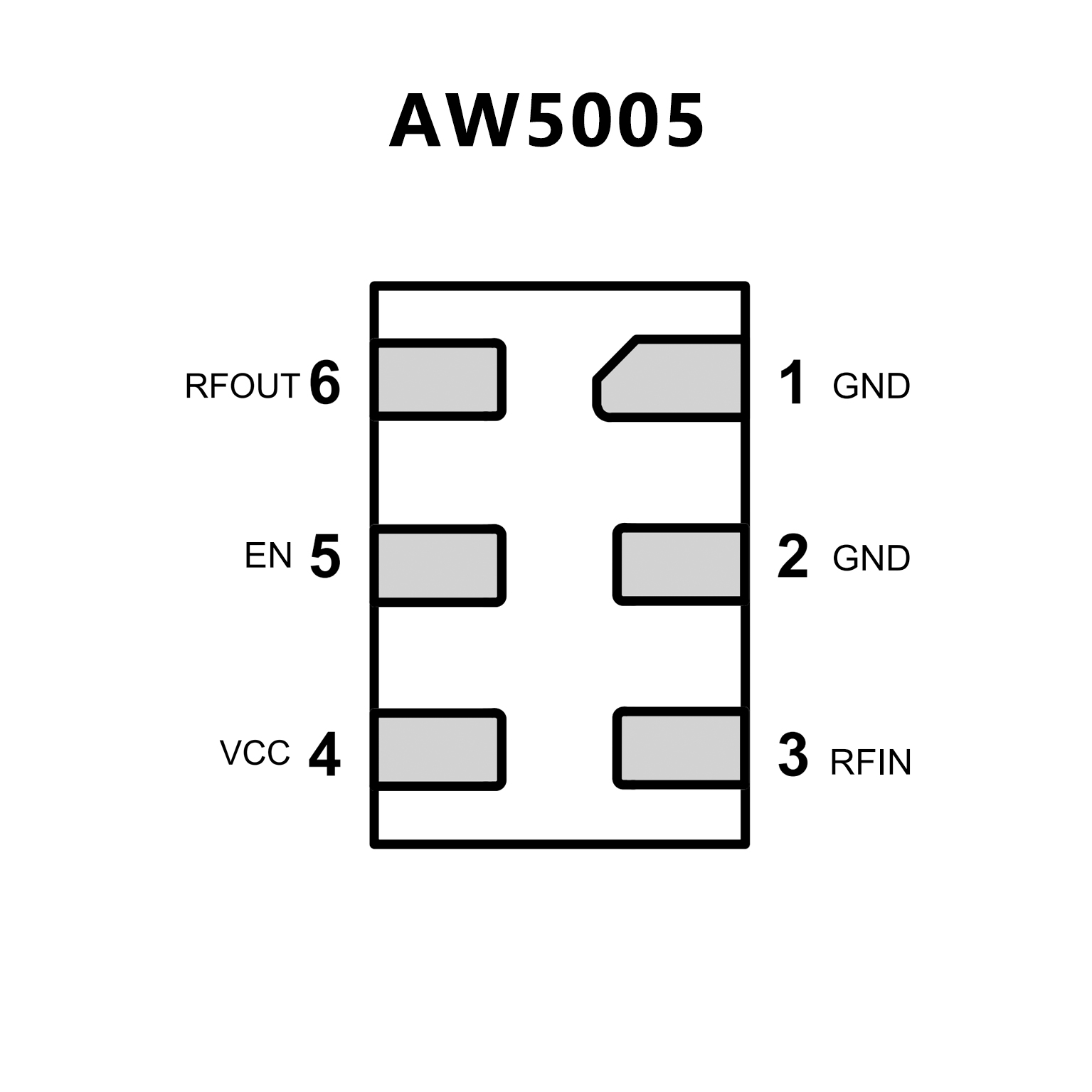

PIN CONFIGUTION
