Low Noise Amplifier for GNSS, SGM13001B Replace AW5015.
SGM13001B
SGM13001B.pdf
SGM13001B.pdfFEATURES
? High Gain: 18.3dB at 1575.42MHz
? Low Noise Figure: 0.90dB at 1575.42MHz
? Low Operation Current: 6.5mA
? Current Less than 1μA in Power Down Mode
? Operating Frequency Range:
1550MHz to 1615MHz
? Single Supply Voltage Range: 1.6V to 3.1V
? Low Cost BOM
? Lead-Free and RoHS Compliant
? Available in a Green UTDFN-1.1×0.9-6L Package

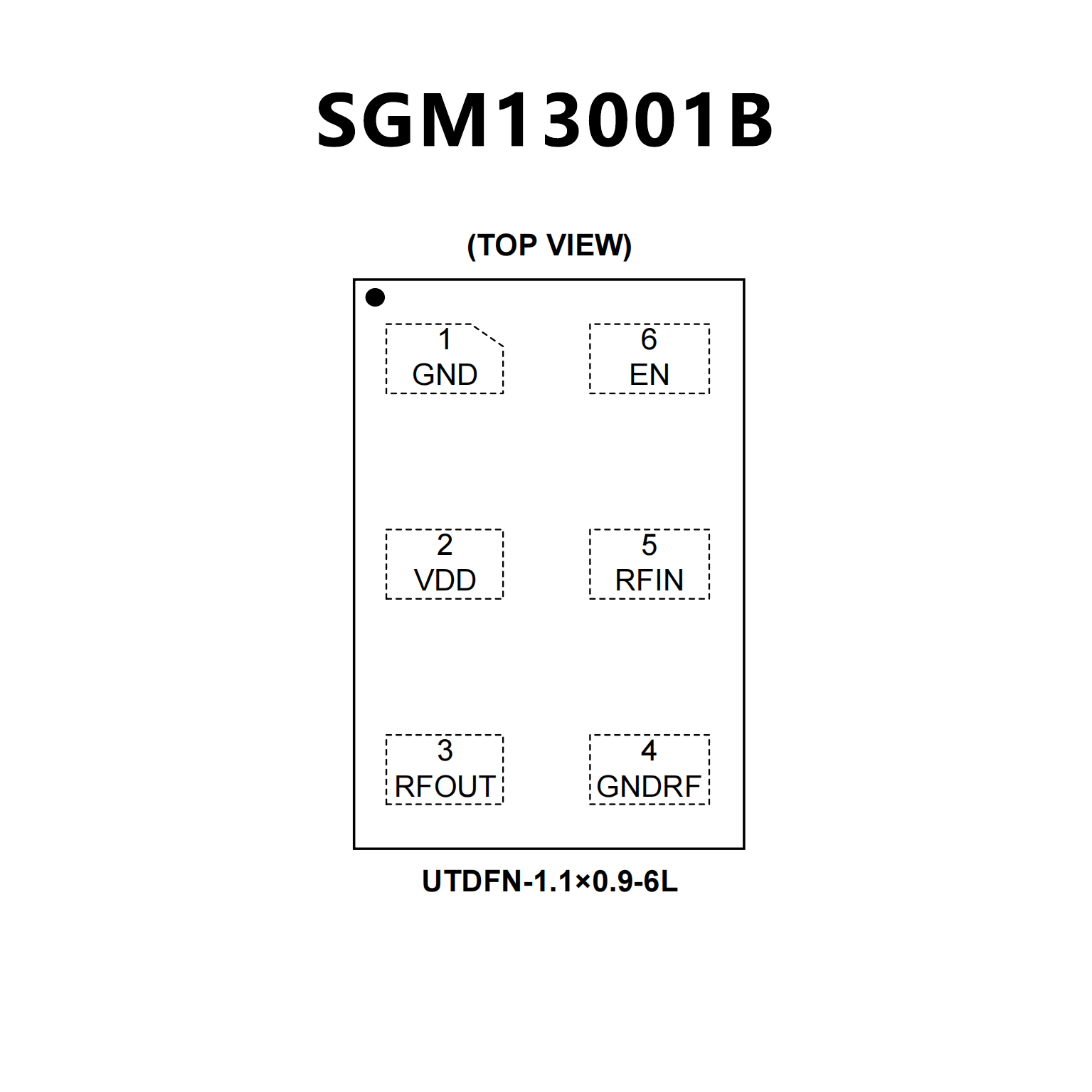

PIN CONFIGUTION
優勢替代
FEATURES
? 采用專利的智能線性度增強技術（SLT）以
減輕射頻環境干擾；
? 極低的噪聲系數:0.60dB；
? 高功率增益:18.5dB；
? 高線性度 IIP3oob:+4.5dBm；
? 高輸入 1dB 壓縮點:-9.2dBm；
? 簡單的 PCB 應用,只需一個外置的匹配電感；
? 輸出內部匹配到 50 歐姆; l 工作電壓:1.5V~3.6V;
? 工作頻率:1550~1615MHz;
? 纖小的 1.1mmX0.9mmX 0.45mm DFN 6L封裝
? 3kV HBM 靜電保護(包括 RFIN 和 RFOUT引腳)

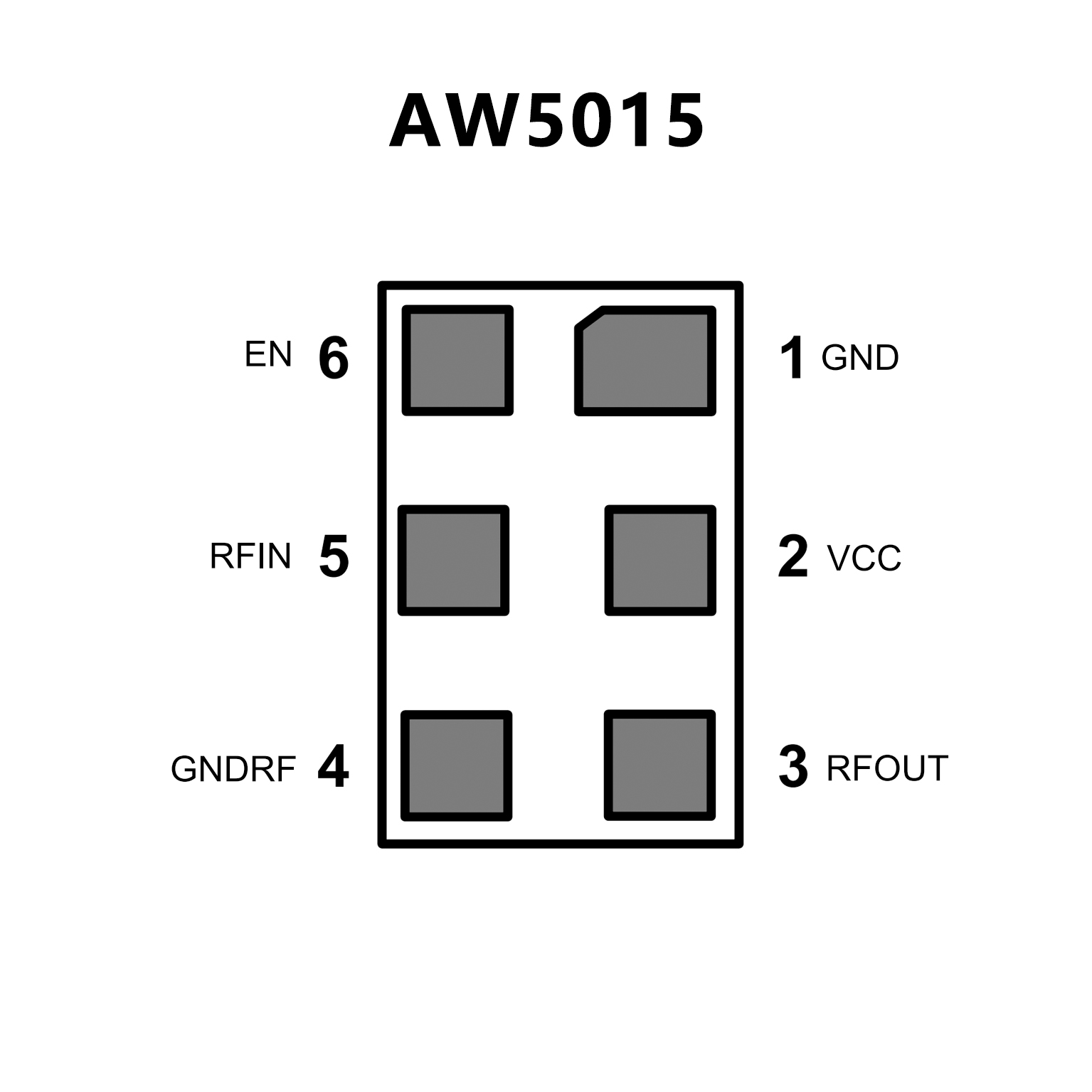

PIN CONFIGUTION
