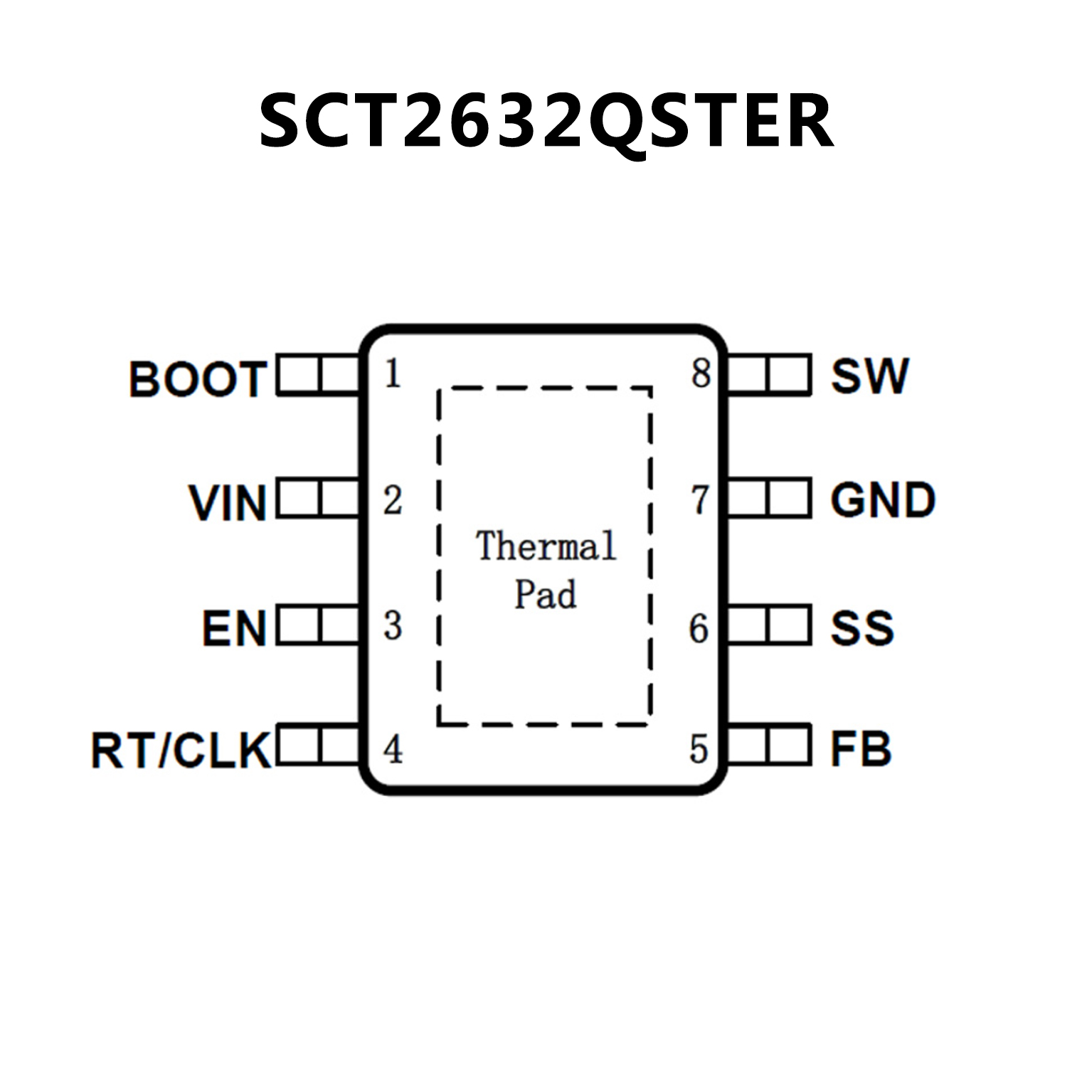

SCT2632Q.pdf? Qualified for Automotive Applications
? AEC-Q100 Qualified with the Following Results:
Device Temperature Grade 1: -40°C to 125°
C Ambient Operating Temperature Range
Device HBM ESD Classification Level H2
Device CDM ESD Classification Level C3B
? Wide Input Range: 4.2V-60V
? 3A Continuous Output Current
? 0.8V ±1% Feedback Reference Voltage
? Integrated 220m? High-Side MOSFET
? Low Quiescent Current: 100uA
? Pulse Skipping Mode (PSM) in light load
? 100ns Minimum On-time
? Adjustable Soft-start Time
? Internal compensation for Ease of Use
? Adjustable Frequency 100KHz to 1.2MHz
? External Clock Synchronization
? Precision Enable Threshold for Programmable
Input Voltage Under-Voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
? Low Dropout Mode Operation
? Over-voltage and Over-Temperature Protection
? Available in an ESOP-8 Package

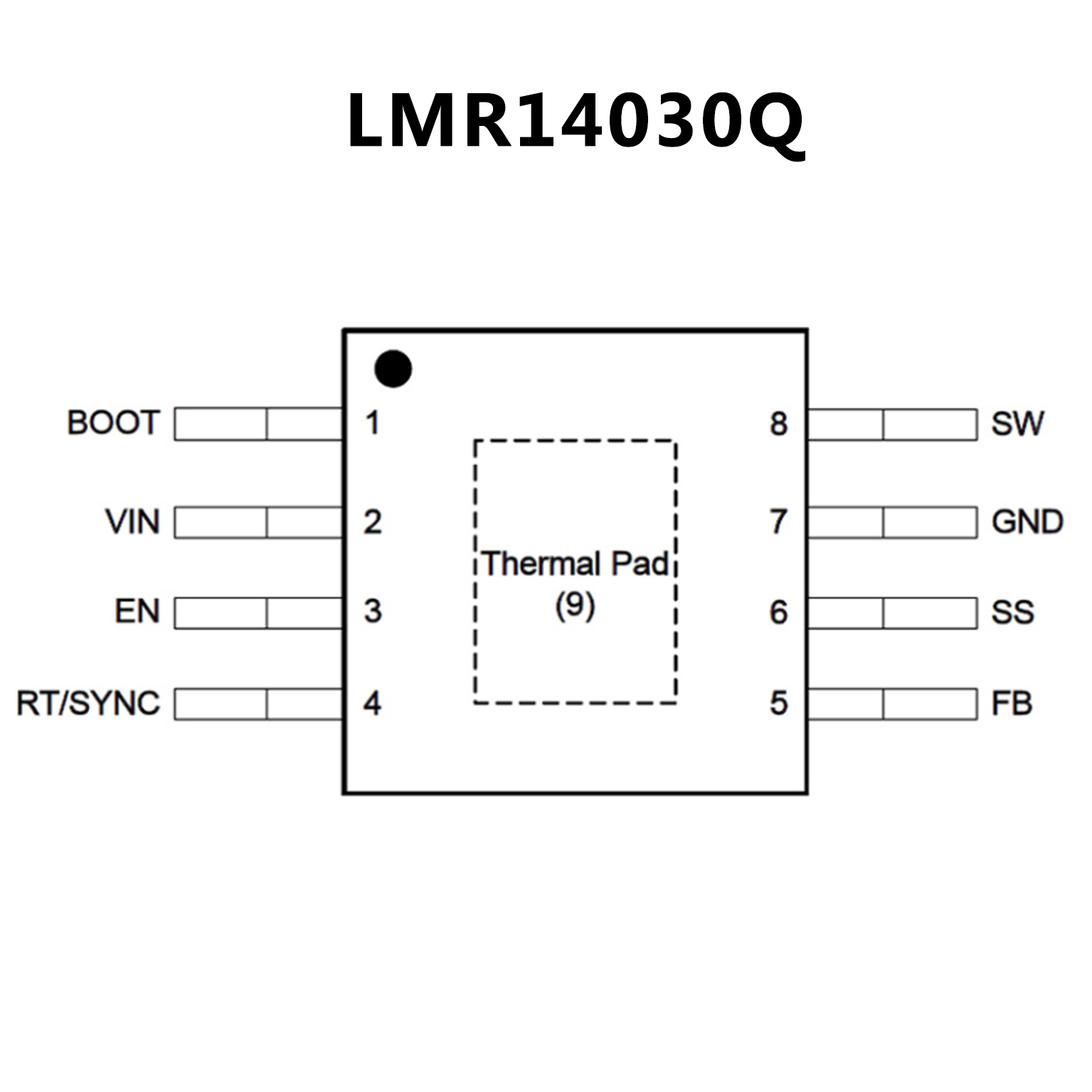

? 適用于汽車電子應用
? 具有符合AEC-Q100 標準的下列結果：
器件溫度1 級：-40°C 至125°C 的環境運行溫度
范圍
器件人體模型(HBM) 靜電放電(ESD) 分類等級
H1C
器件帶電器件模型(CDM) ESD 分類等級C4A
? 輸入電壓范圍：4V 至40V
? 3.5A 持續輸出電流
? 40μA 超低工作靜態電流
? 90mΩ 高側金屬氧化物半導體場效應晶體
(MOSFET)
? 最短導通時間：75ns
? 電流模式控制
? 可調節開關頻率范圍：200kHz 至2.5MHz
? 與外部時鐘頻率同步
? 擴展頻譜選項，適用于降低電磁干擾(EMI)
? 內置補償功能，便于使用
? 支持高占空比運行
? 精密使能引腳
? 關斷電流：1μA
? 外部軟啟動
? 熱保護、過壓保護和短路保護
? 引腳散熱增強型小外形集成電路(HSOIC)
PowerPAD?封裝
