SCT2462Q.pdf? Wide Input Range: 3.5V-40V
? Up to 6A Continuous Output Current
? 1V ±1% Feedback Reference Voltage
? Integrated 30m? High-Side and 19mΩ
Low-Side Power MOSFETs
? Pulse Skipping Mode (PSM) with 23uA
Quiescent Current in Sleep Mode
? 60ns Minimum On-time
? 2ms Internal Soft-start Time
? Adjustable Frequency 200KHz to 2.2MHz
? External Clock Synchronization
? Frequency Spread Spectrum (FSS)
Modulation for EMI Reduction
? External bias option for improved efficiency
? Precision Enable Threshold for adjustable
Input Voltage Under-Voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
? Parallel input path to minimize switch node ringing
? Low Dropout Mode Operation
? Over-voltage and Over-Temperature Protection

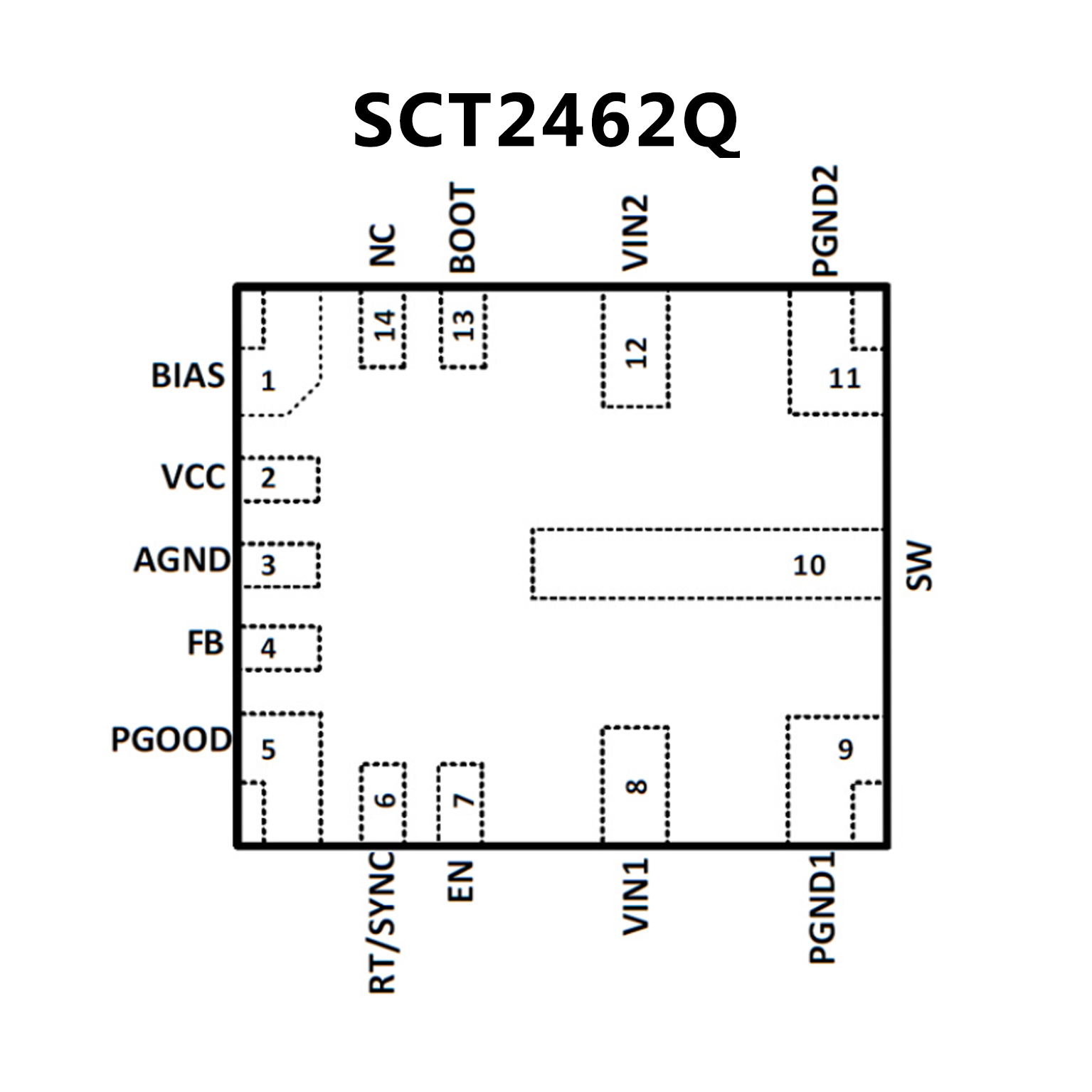

? Available in 3.5mm*4mm QFN-14L Package
? 符合面向汽車應用的 AEC-Q100 標準
? 溫度等級 1：–40°C 至 +150°C，TJ
? 提供功能安全
? 可幫助進行功能安全系統設計的文檔
? 針對超低 EMI 要求進行了優化
? HotRod? 封裝和并行輸入路徑可以盡可能減少開關節點振鈴
? 展頻可降低峰值發射
? 可調節 SW 節點上升時間
? 專為汽車應用而設計
? 支持 42V 的汽車負載突降
? ±1% 的總輸出穩壓精度
? VOUT 可在 1V 至 95% 的 VIN 范圍內調節
? 在 4A 負載下具有 0.4V 壓降（典型值）
? 可在所有負載下進行高效電源轉換
? 在 13.5VIN、3.3VOUT 下具有 7μA 的無負載電流
? 在 1mA、13.5VIN、5VOUT 下 PFM 效率為 83%
? 具有用于提升效率的外部偏置選項
? 適用于可擴展電源

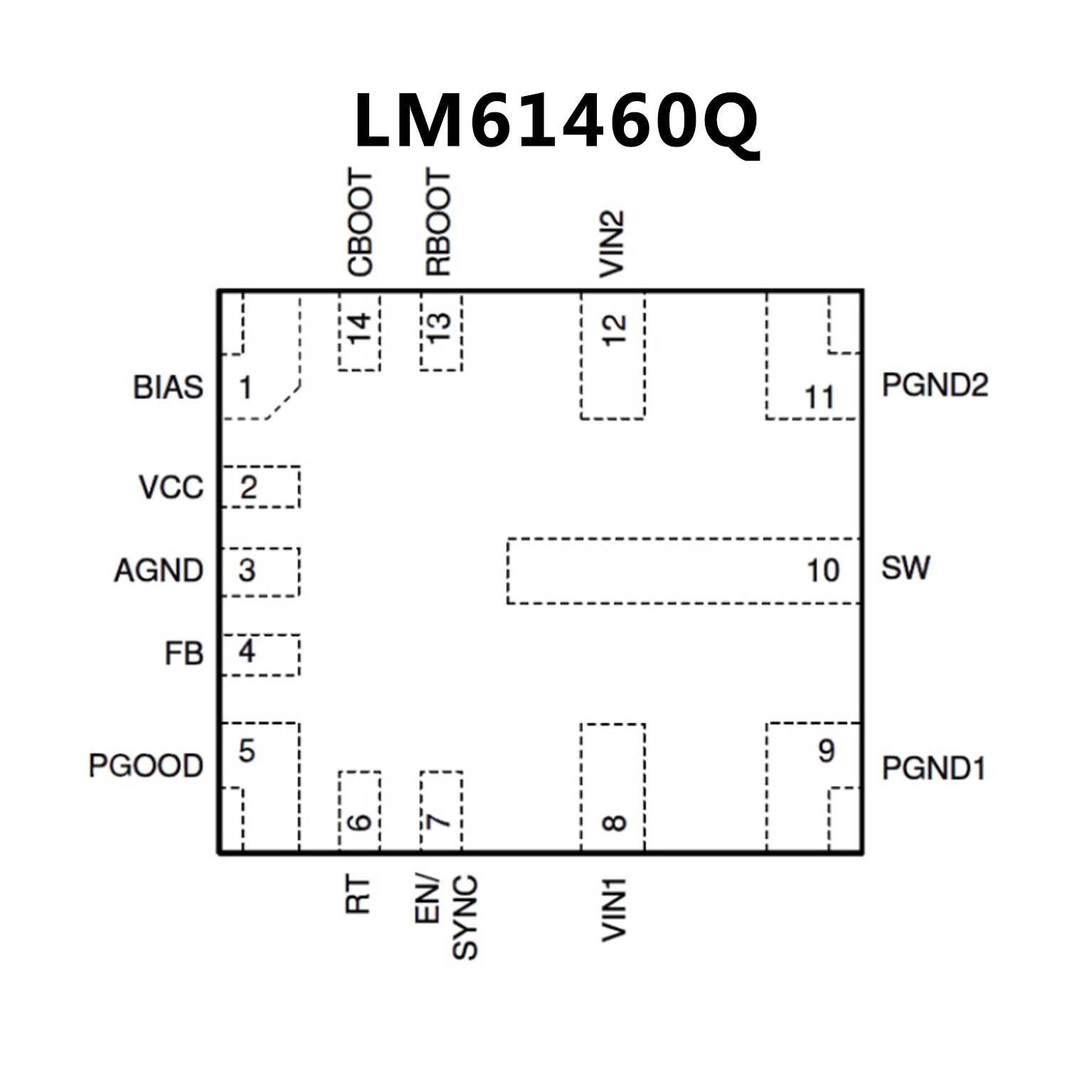

? 與以下器件引腳兼容：
? LM61440-Q1（36V、4A、可調節 fSW）
? LM62440-Q1（36V、4A、固定 fSW）
? LMQ61460-Q1（36V、6A、內部電容）
