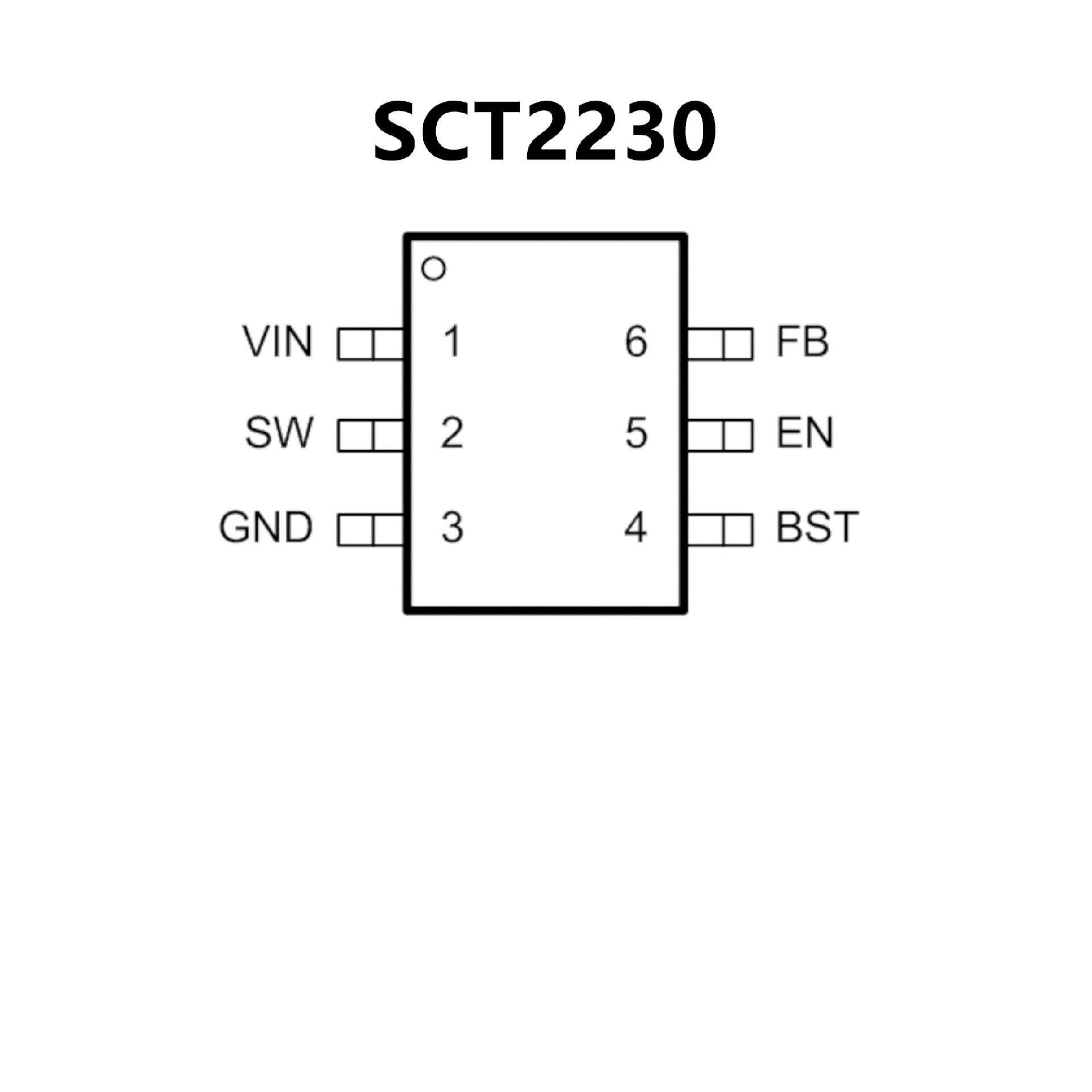

SCT2230.pdf? Wide Input Voltage: 4.2-17V
? 3A Continuous Output Current
with Integrated 70mΩ/35mΩFETs
? Wide Output Voltage Range:0.8V-7V
? Quiescent Current 150uA
? Cycle-by-Cycle Current Limiting
? Internal 2ms Soft-Start Limits the inrush current
? Fixed 800kHz Switching Frequency
? Input Under-Voltage Lockout
? Power save mode at light load
? Over-Temperature Protection
? Available in a SOT563 and TSOT23 Package

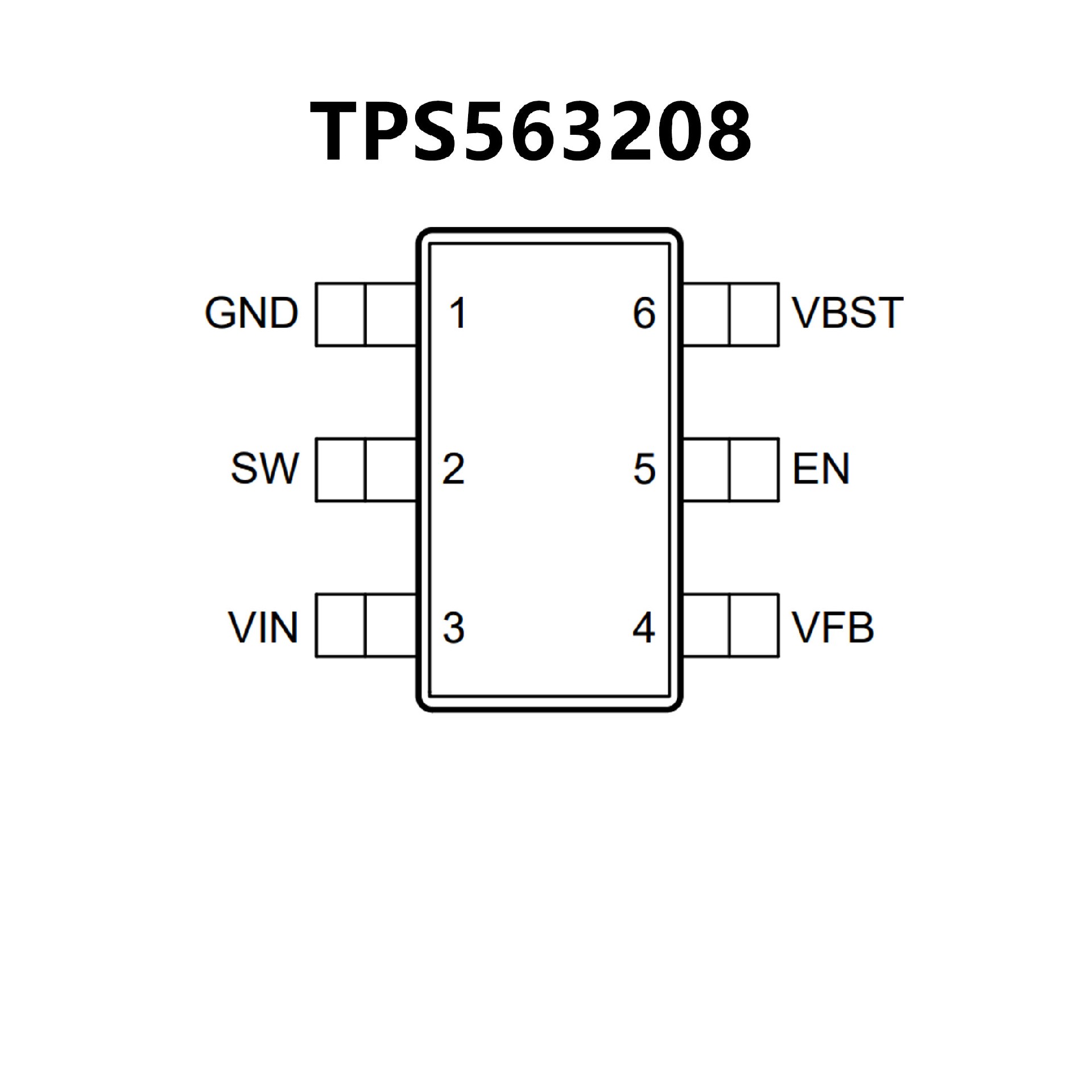

? TPS563201 和 TPS563208 3A 轉換器集成了
95mΩ 和 57mΩ 場效應晶體管 (FET
? D-CAP2?模式控制，用于快速瞬態響應
? 輸入電壓范圍：4.5V 至 17V
? 輸出電壓范圍：0.76V 至 7V
? 脈沖跳躍模式 (TPS563201)
或持續電流模式(TPS563208)
? 580kHz 開關頻率
? 低關斷電流（小于 10μA）
? 2% 反饋電壓精度 (25°C)
? 從預偏置輸出電壓中啟動
? 逐周期過流限制
? 斷續模式過流保護
? 非鎖存欠壓保護 (UVP)
和熱關斷 (TSD) 保護
? 固定軟啟動時間：1.0ms
